微小量流量計
產品簡介
NU.ER.T.系列微小量流量計是一種采用渦輪原理設計專門測量微小流量的專用流量計，它具有較高的精度，特別是在高溫和高壓的條件下也是如此。電子脈沖發生器也集成在流量計內，在長期連續工作的條件下也能保持±%的精度和±0.25%的重復性。由于靈巧的結構設計，在工作時不會形成沉淀，所以儀表的工作完全是“清潔”的。因此，及時是極為苛刻的要求，例如半導體集成電路和芯片的生產流程中使用的刻蝕劑，具有極強的耐腐蝕性，并如有一個極微小的顆粒落下，也會使芯片成為廢品，這些NU.ERT.產品都能滿足。微小量流量計用途十分**：可用于測量、調節、分配液體，包括工業、化學、石油和商用咖啡機等。
產品特點
●用途**；
●可測微小流量；
●高精確度，一般可達±1.5%R、±1.0%R ；
●重復性好，短期重復性可達0.05% - 0.2% ；
●結構設計靈巧，易安裝維護。

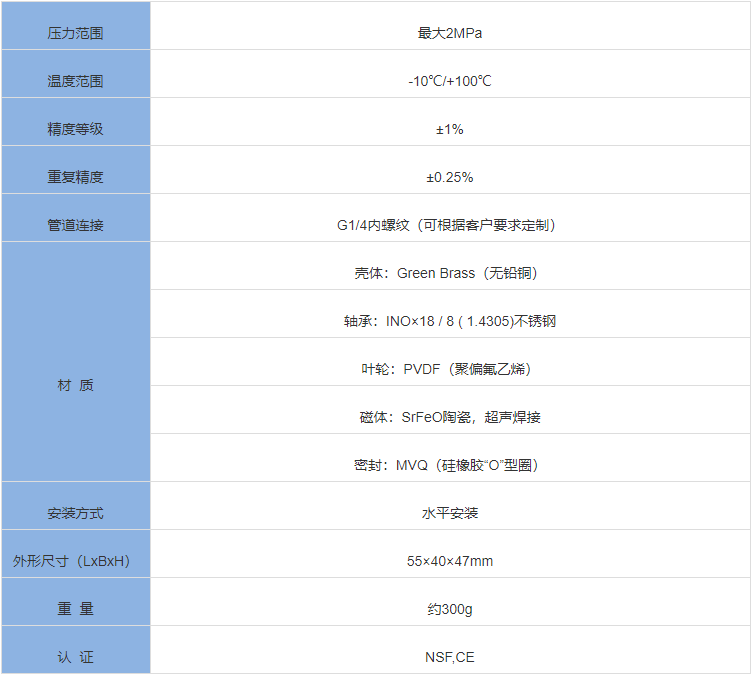

技術參數
產品選型

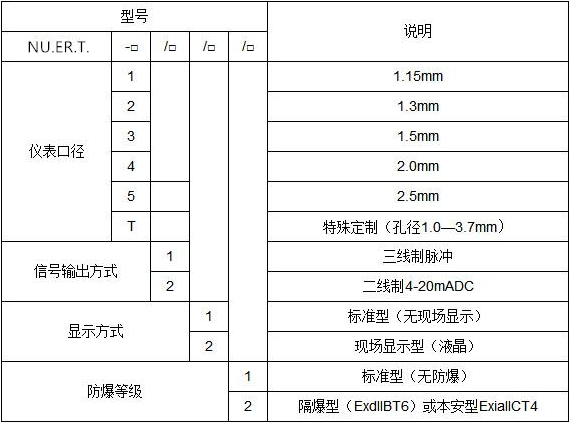

1、選型表
2、接線方式

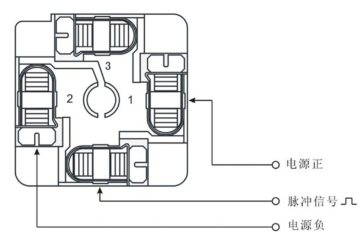

**將赫斯曼接頭上部的螺絲松開拔下接頭部分，接線端子如圖所示

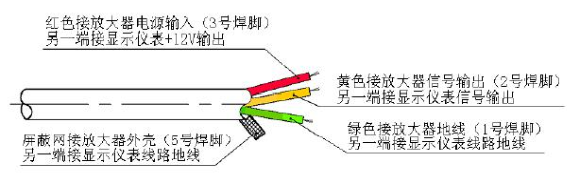

流量計出廠前均已接線完畢并配帶不同顏色引線，客戶可重新接線使用。引線接線顏色如下：
3、調試與使用
流量傳感器出廠前已進行標定與調整，無需調試。傳感器與二次顯示儀表連接：**核對傳感器的輸出特性（輸出脈沖的頻率范圍、幅值、脈寬等）于顯示儀表輸入的特性是否相配。按照傳感器的儀表系數設定顯示儀的參數設置。核對傳感器電源和線制，以及阻抗匹配。還要考慮傳感器的前置放大器防電磁干擾，如在室外還應采取防雨淋等措施。
傳輸電纜通常用帶屏蔽和防護套的三芯通信電纜，有效截面積1.25~12mm 2 多股銅線。屏蔽線只能一端接地，*好在顯示儀端接地。盡可能用一根完整的電纜（即中間不接續）。電纜*好裝入金屬管里，以避免機械損傷。該金屬管如同時裝入另一電纜，則該電纜輸送*大功率不能大于本儀表流量信號電纜輸送*小功率的10倍。
4、連接管道的安裝要求
水平安裝的傳感器要求管道不應有目測可覺察的傾斜（一般在 5°）以內。
