螺旋雙轉子流量計
一、螺旋雙轉子流量計概述
螺旋雙轉子流量計是用于對管道中液體流量進行連續測量的高精度計量儀表。該流量計是引進技術制造的*新一代容積式流量計，具有無脈動、噪音極低、高精度、高可靠性、量程范圍大、壓力損失小、粘度適應性強、能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點。
螺旋雙轉子流量計裝有現場指針顯示、字輪累積計數裝置，可以直接顯示流經管道內的液體累積流量，也可以通過發信器與電子儀表或計算機連接，進行遠距離顯示。該流量計適用于石化、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的商業貿易計量和工程管理控制。
二、螺旋雙轉子流量計原理結構

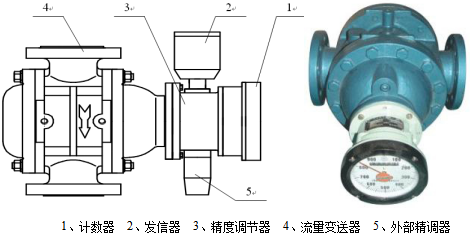

螺旋雙轉子流量計由流量變送器和計數器組成。變送器的主要部分是由裝有一對特殊齒形螺旋轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器為字輪累積和電脈沖發信器等。

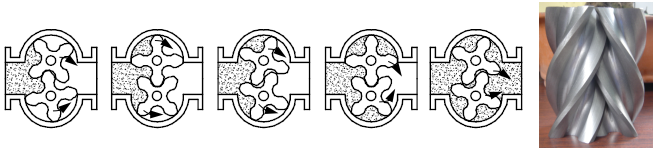

計量室內主要有一對特殊轉子與蓋板構成的密封空腔作為流量的計量單位。轉子靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經密封空腔計量后送到出口處。每轉流過的液體量是圖中密封腔的八倍，由密封聯軸器將轉子旋轉的總數，以及旋轉的快慢傳遞給計數機構，便有指針顯示和字輪累積，即可知道通過管道中液體總量。在計數機構中還可以安裝脈沖發信器，即成了帶發信的流量計。
三、螺旋雙轉子流量計技術參數
1、準確度等級：0.5級、0.2級
2、被測液體溫度℃：（環境溫度可－41℃～+60℃）；在高溫調整下加高溫散熱器可達250℃
3、重復性誤差：流量計的重復性誤差不超過流量計基本誤差限**值的1/3
4、法蘭標準：GB/T9113.1-2000

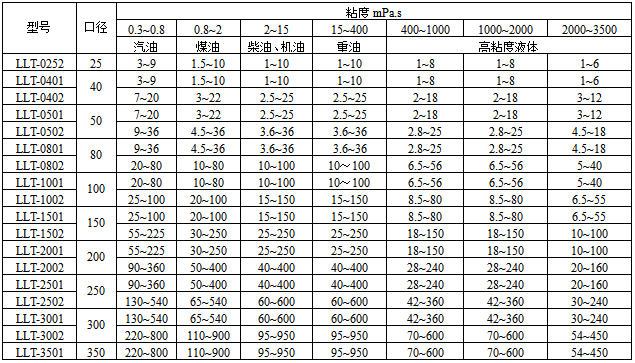

5、流量范圍m3/h（準確度0.5級）

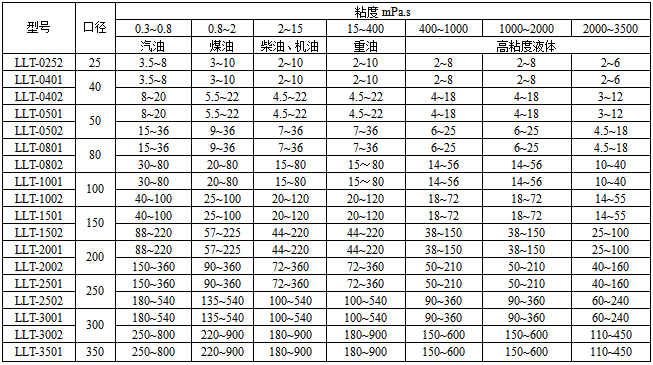

流量范圍m3/h（準確度0.2級、0.3級）

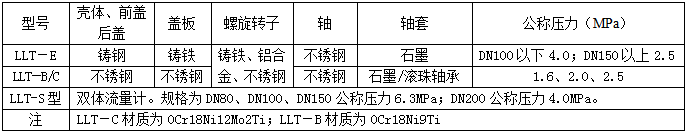

6、主要構件材料及公稱壓力
四、螺旋雙轉子流量計的安裝使用
1、流量計前應安裝過濾器，兩者殼體上箭頭指向與流動方向一致。
2、當被測液體含有氣體時，流量計前應安裝氣體分離器。
3、流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180°或90°，均可。
4、新流量計在安裝之前先用竹棍從出口處把齒輪推幾次，如發現不動，可以用汽油浸泡（避免出廠校驗后內存沉淀物）。
5、節流閥應安裝在流量計進口處，開閉閥安裝在出口處，使用開閉閥時要緩慢起動，不要突然開閥。
6、嚴禁用掃線蒸汽通過流量計。
7、在連續使用部門，流量計須加旁通管道。
8、流量計安裝前，管道須沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。
9、嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。
10、流量計在使用時流量大小不得超過技術要求。

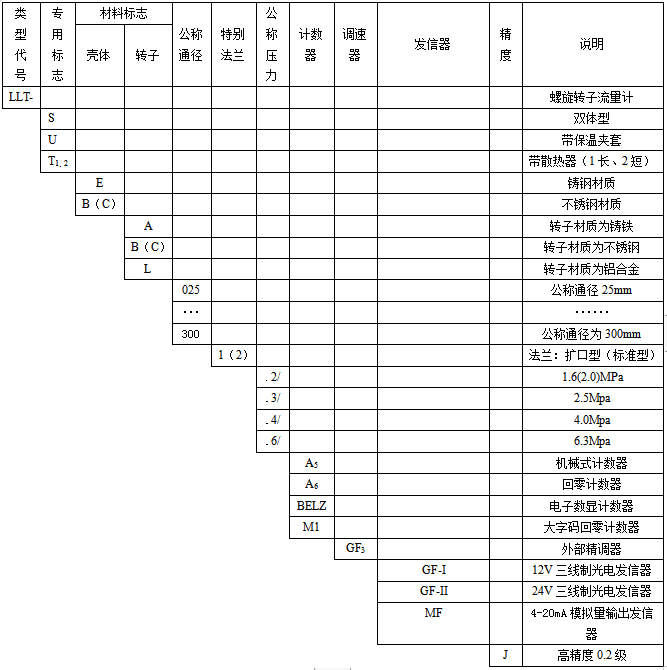

五、螺旋雙轉子流量計選型型譜
