德爾塔巴流量計
一.產品概述
德爾塔巴流量計是勻速管流量計的一種，屬于是運用差壓式的工作原理，插入式的安裝方法設計
而成的一種流量傳感器。德爾塔巴流量計通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）
平均后形成了差壓，進而可以計算出質量流量或體積流量。
德爾塔巴流量計是眾多巴類流量計的一種，根據測量管的形狀、材質與開孔取壓方式的不同，我公司主要
生產阿牛巴流量傳感器、威力巴流量傳感器與德爾塔巴流量傳感器。
二、產品適用范圍：
1、 公稱直徑：25mm≤DN≤6000mm；
2、 公稱壓力：PN≤25MPa；
3、 介質溫度：t≤650℃；
4、 精度等級：0.5級，1級，1.5級。
三、結構形式：
德爾塔巴流量計是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，該傳感器通過探頭（或探針）取壓，
探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約ф20，取壓孔低壓孔徑ф8）。在檢測桿迎流面上
設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據
總壓與靜壓的差壓值，計算流經管道流量。
四、德爾塔巴流量計與威力巴流量的比較：
德爾塔巴流量計和威力巴流量計都是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的
有效截面積的乘積來確定流量的。
1、探頭截面形狀：威力巴為子彈頭形，德爾塔巴為類菱形，菱形截流能使高壓、低壓區的分界更明顯。
2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德爾塔巴流量計的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。因此，在相同管徑和流速條件下，德爾塔巴探頭產生的差壓較
威力巴探頭的要大一些，約大20%～40%。這是德爾塔巴流量計的顯著優點。

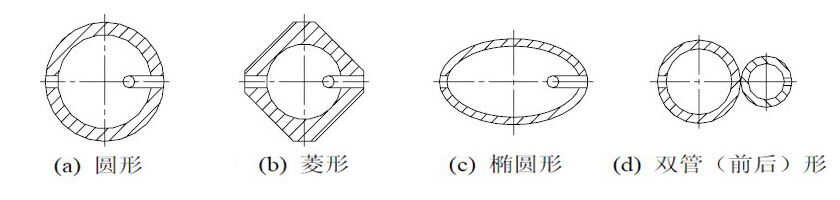

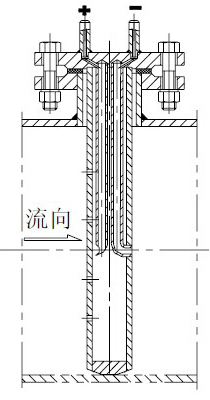

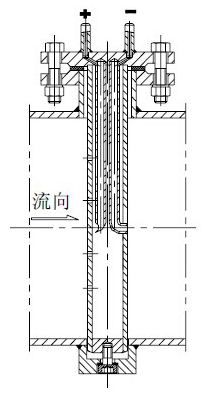

五、均速管流量計測量桿截面圖：
六、德爾塔巴流量計的類型：
 |
|
| ||||||||||||

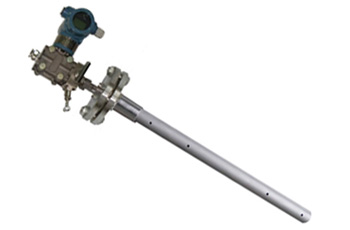

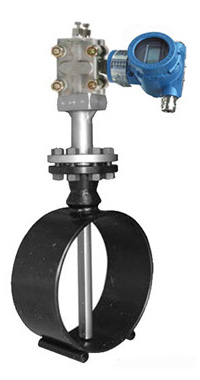

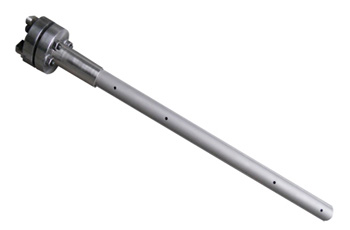

德爾塔巴流量傳感器 | 一體式德爾塔巴流量計 | 管段式德爾塔巴流量計 | ||||||||||||
七.均速管流量計安裝示意圖： | ||||||||||||||
 |
|
|

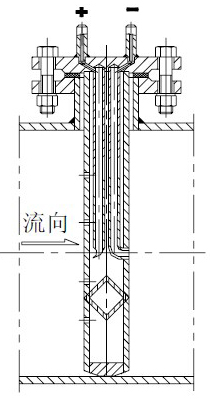

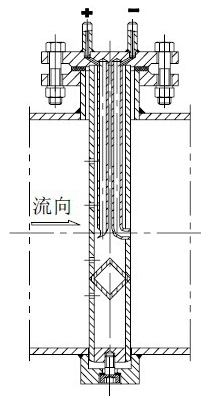

| |||||||||||
圓形單端固定 | 圓形雙端固定 | 菱形單端固定 | 菱形雙端固定 | |||||||||||
注意事項 | 圖例 | |||||||||||||

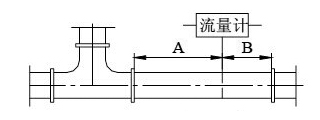

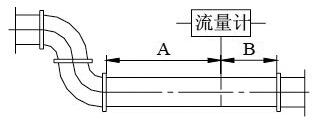

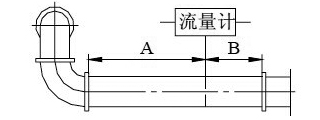

1.流量計上游有90°彎頭 保證流量計的前直管段A≥7D，后直管段B≥3D |
| |||||||||||||
 | ||||||||||||||

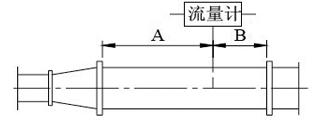

2.擴管的安裝： 保證流量計的前直管段A≥8D，后直管段B≥3D |
| |||||||||||||

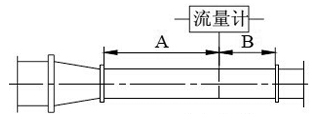

3.縮管的安裝： 保證流量計的前直管段A≥8D，后直管段B≥3D |
| |||||||||||||

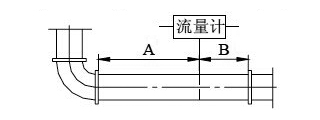

4.流量計上游同一平面有兩個90°彎頭： 保證流量計的前直管段A≥9D，后直管段B≥3D |
| |||||||||||||
5.流量計上游不同平面有兩個90°彎頭： 保證流量計的前直管段A≥19D，后直管段B≥4D |  | |||||||||||||

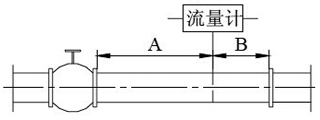

6.流量計有閥門 保證流量計的前直管段A≥24D，后直管段B≥4D |
| |||||||||||||
八、德爾塔巴流量計選型表： | ||||||||||||||
| 均速管流量計 | |||||||||||||
類型 | ANB | 阿牛巴流量傳感器 | ||||||||||||
HLV | 威力巴流量傳感器 | |||||||||||||
DF | 德爾塔巴流量傳感器 | |||||||||||||
測量介質 | Q | 氣體 | ||||||||||||
Z | 蒸汽 | |||||||||||||
Y | 液體 | |||||||||||||
流體溫度 | 2 | ＜200℃ | ||||||||||||
5 | ＜500℃ | |||||||||||||
流體壓力 | 1 | ≤1.6MPA | ||||||||||||
2 | ≤4.0MPA | |||||||||||||
3 | ≤6.3MPA | |||||||||||||
4 | ≤10.0MPA | |||||||||||||
5 | ≤25.0MPA | |||||||||||||
測量桿結構 | A | 圓形單端固定 | ||||||||||||
B | 圓形雙端固定 | |||||||||||||
C | 菱型單端固定 | |||||||||||||
D | 菱型雙端固定 | |||||||||||||
E | 橢圓形單端固定 | |||||||||||||
F | 雙桿形單端固定 | |||||||||||||
連接方式 | L | 螺紋 | ||||||||||||
D | 法蘭 | |||||||||||||
口徑 | 圓管DN口口口mm、方管口口*口口mm | |||||||||||||
附加選項 | F | 帶可拆卸安裝球閥 | ||||||||||||
J | 帶截止閥 | |||||||||||||
L | 帶冷凝管 | |||||||||||||
S | 帶三閥組 | |||||||||||||
CB | 差壓變送器 | |||||||||||||
XJ | 流量積算儀 | |||||||||||||
BC | 溫壓補償帶溫度與壓力傳感器 | |||||||||||||
