精致型流量積算儀
一、精致型流量積算儀概述
精致型流量積算儀是以ARM微處理器為基礎與各種流量變送器、傳感器配合，針對不同流體介質通過多種流量數學模型精確地進行流量測量計算的儀表。
精致型流量積算儀對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制監控系統，**應用于石化、化工、冶金、電力、輕工、醫藥及城市燃氣等行業的貿易結算和工廠計量管理網絡。
二、精致型流量積算儀特點
1、適用流量計和流體介質范圍**。
2、流量單位自動換算，差壓式流量計的流量系數自動運算。
3、自動識別蒸汽的過熱、飽和狀態。
4、應急容錯功能：溫度、壓力信號異常時，使用應急參數值進行補償運算。
5、調試演算功能：支持查看各變送器/傳感器信號原始值；支持查看流量計算中的中間參數如密度等。
6、審計記錄：停電記錄功能。
7、報警列表：支持記錄流量、溫度、壓力、差壓/頻率/體積/質量等瞬時量或累積量報警信息。
8、累積報表：支持累積流量班報表、日報表、月報表、年報表。
9、通訊功能：標準Modbus RTU協議，支持RS485、RS232C通訊接口。
10、變送功能：支持標準電流變送輸出，信號來源通道可選。
11、報表備份功能：支持各累積報表備份功能。
12、導入導出功能：支持儀表組態參數導入導出功能。
13、定時打印功能：支持流量、溫度、壓力、累積等數據進行定時打印功能。
三、精致型流量積算儀技術指標
1、顯示
屏幕： 128*64點陣單色液晶顯示器（LCD）
精度： 顯示和測量精度：±0.2% F.S.
2、處理器
采用高性能的ARM Cortex-M3 32位的RISC內核
3、輸入功能
流量通道：模擬量信號:4-20mA、0-10mA等信號；
頻率信號:Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V）
溫度通道：0-10mA、4-20mA、Pt100等信號
壓力通道：0-10mA、4-20mA等信號
4、輸出功能
配電輸出：提供1組（F12）12VDC及2組（Q24、P24）24VDC傳感器電源，輸出電流單路*大30mA，其中流量電流24V配電Q24和壓力24V配電P24共地
變送輸出：支持1路標準電流變送輸出（來源可選），負載能力500Ω（*大）
繼電器輸出：支持2路繼電器輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警
5、通訊功能
通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率----（1200、2400、4800、9600）
打印接口：RS232C直接連接微型打印機，波特率1200
6、報表備份
報表備份和轉存：支持USB 1.1 、2.0 協議，支持從1G到32G的U盤進行累積報表轉存，兼容性強，可兼容市面上絕大多數的U盤
7、供電電源
交流供電電源：220VAC/50HZ交流電源供電
直流供電電源：支持24VDC（18VDC-36VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電
8、誤差精度
時鐘誤差： ±2 秒/天
9、工作環境
環境溫度：0～50℃（避免日光直曬）
環境濕度：0～85%R.H（無凝結）
海拔高度：<2000米
10、儀表凈重
凈重：≤1.0Kg
四、精致型流量積算儀尺寸

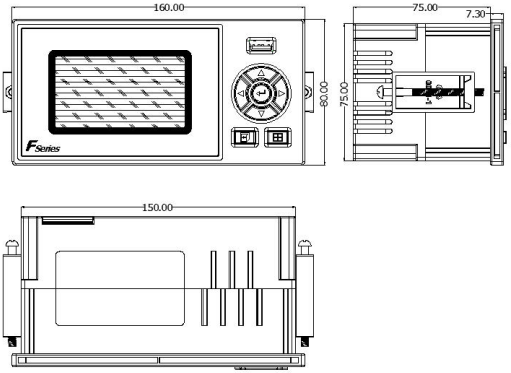

1、外形尺寸
2、開孔尺寸
五、精致型流量積算儀安裝

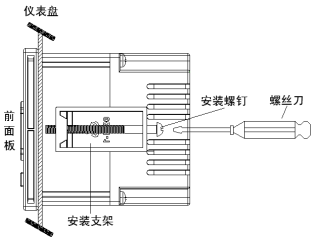

1、將儀表從安裝面板（請使用鋼板）前方推入安裝孔中。其中安裝面板厚度為（1.5~6.5）mm。
2、用儀表所帶的安裝支架如上圖所示安裝（儀表左右兩側各安裝一個支架，儀表盤安裝支架所用螺絲是M4標準螺絲）。
3、儀表表體安裝完畢后，即可進行信號線和電源線的連接。
