一、水平安裝金屬管浮子流量計概述
水平安裝金屬管浮子流量計采用可變面積式測量原理，應用現代高技術手段及元器件，生產的金屬管浮子流量計。流量計主要由三大基本部分組成：1、測量管體；2、錐形浮子；3、指示器。浮子的位移量與流量的大小成比例，通過磁耦合系統，以不接觸方式，將浮子位移量傳給指示器指示出流量的大小。也可配裝不同的轉換器，將流量值轉換成標準如 4-20mA 電遠傳信號，實現遠距離顯示、記錄、積算和控制等功能。
水平安裝金屬管浮子流量計，適用于測量液體、氣體。在測量管的設計上針對不同的管道條件、特殊流體的測量要求，配置了多種結構型式的測量管，如保溫夾套型、帶阻尼器型等。除了標準的可選外，還可以為用戶進行特殊設計，如高壓型、高溫型等，*大限度的滿足用戶的要求。
水平安裝金屬管浮子流量計，在指示器的設計上可以為各種應用場合提供可靠適用的功能組合。如現場指針指示，LCD 顯示瞬時和累積流量等，在指示器供電選擇方面有電池供電、24VDC 供電、220VAC 供電， 方便用戶現場情況進行選擇。LZ 型系列金屬管浮子流量計，以其結構簡單，使用壽命長、線性刻度、可用于測量液體和氣體等優點而得到**應用，諸如石油、化工、發電廠、食品工業、制藥工業、水處理工業以及其它工業領域。
二、水平安裝金屬管浮子流量計概結構及原理
1、結構組成
（1）傳感器：測量管及浮子；
（2）信號變送器：指示器

2、接液材質
水平安裝金屬管浮子流量計接液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼內襯 FEP；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的觸液材質，來滿足工藝的耐壓及介質防腐的需要。根
據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。
3、工作原理
流量測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、水平安裝金屬管浮子流量計技術參數
1、測量范圍：水（2.5～60000）L/h；空氣（0.07～2000）m3/h （在0.101025 MPa、20℃）。
2、準確度等級：1.5、2.5級。
3、量程比：10：1。
4、工作壓力：DN15～50，4 MPa； DN80～100，1.6MPa。
5、介質溫度：－80℃～200℃（內襯F46流量計0℃～80℃）。
6、液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。
7、連接方式：法蘭連接、螺紋連接等；法蘭采用GB/T9119.8～10標準。
8、測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等。
9、輸出信號：二線制（4～20）mA、三線制（0～10）mA。
10、線性度：1%。
11、電源：DC24V。
12、功率消耗：25mW。
13、環境溫度：－25～55℃。
14、溫度影響：0.5%/10℃。

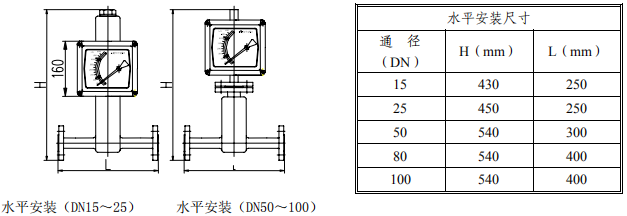

四、水平安裝金屬管浮子流量計外形尺寸

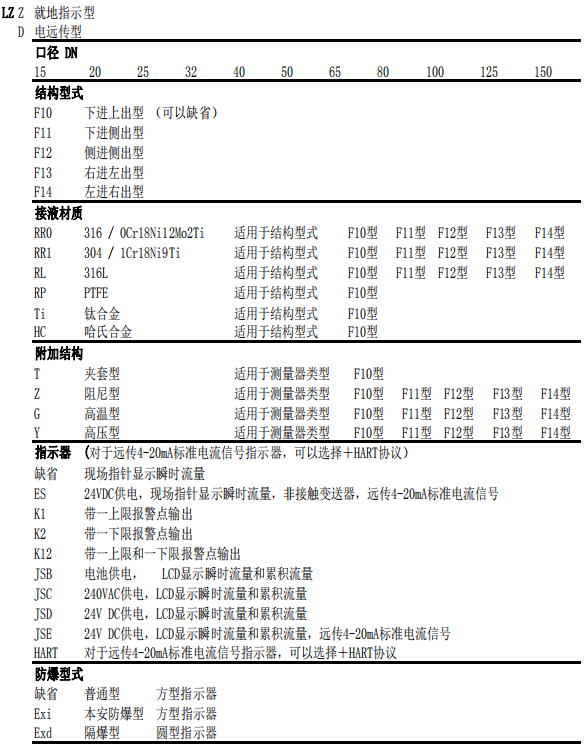

五、選型型譜
