雙法蘭差壓液位變送器的裝置方式
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1186
發布日期：2021-07-29
雙法蘭差壓液位變送器的裝置方式

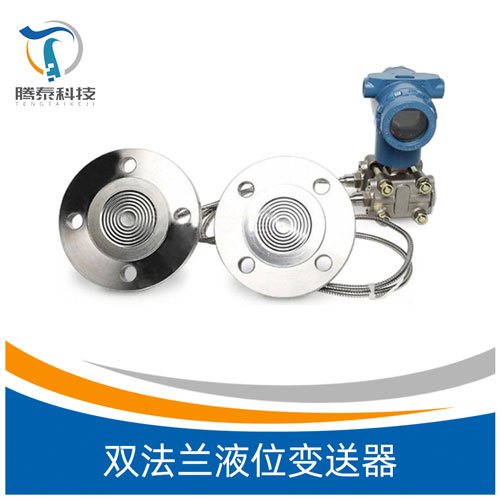

雙法蘭差壓液位變送器又名遠傳差壓變送器、雙法蘭液位變送器，主要用于避免管道中的介質直接進入雙法蘭變送器的壓力傳感組件中，它與變送器之間是靠注滿流體的毛細管銜接起來的。
一、雙法蘭差壓液位變送器的裝置方式
雙法蘭差壓液位變送器能夠裝置在任何高度和位置。但是用于真空?qǐng)鏊鶗r(shí), 雙法蘭差壓液位變送器的裝置高度不能高于低壓室法蘭的程度線, 此時*好采用微波液位計來丈量液位*為適宜,本文在此不再討論微波液位計丈量液位的裝置方式和運用等。
在液位丈量中, 雙法蘭差壓液位變送器通常用于密閉容器, 能夠消弭密閉容器中氣體壓力變化的影響。當用于啟齒容器時, 則高壓側法蘭與容器低端法蘭銜接, 而低壓室法蘭應置于大氣中, 但能夠有置放位置的變化。
二、雙法蘭差壓液位變送器裝置在啟齒容器上
1、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線上, 且上下壓室法蘭與容器低端法蘭在一條程度線上。高壓室法蘭與容器低端法蘭相銜接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條程度線上。
2、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 且低壓室法蘭與容器低端法蘭在一條程度線上。 高壓室法蘭與容器低端法蘭相銜接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條程度線上。但是雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上。則變送器量程, 零點遷移量, *低丈量液位時作用于變送器上等效靜壓差, *高丈量液位時, 作用于變送器上等效靜壓差, 變送器檢驗范圍 相同。對應于變送器的輸出為4～20mA。
3、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 且低壓室法蘭與容器低端法蘭不在一條程度線上, 雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 高壓室法蘭與容器低端法蘭相銜接, 低壓室法蘭與容器低端法蘭不在一條程度線上。
三、雙法蘭差壓液位變送器特性
1、構造簡單：無任何可動或彈性元件，牢靠性極高，維護量極少。
2、裝置便當：內裝式構造特別顯現出這一特性，無需任何專用工具。
3、調整便當：零位、量程兩個電位器可在液位檢測有效范圍內恣意進。行零點遷移或量程的改動，兩個調整互不影響。
4、用處普遍：適用于高溫高壓、強腐蝕等介質的液位丈量。
四、雙法蘭差壓液位變送器裝置在密閉容器上裝置
1、雙法蘭差壓液位變送器裝置在密閉容器低端法蘭程度線上, 且上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器與容器低壓法蘭在一條程度線上。
2、雙法蘭差壓液位變送器裝置在密閉容器低端法蘭程度線以下, 且上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器裝置在密閉容器低端法蘭程度線以下。則變送器量程, 零點遷移量, *低丈量液位時作用于變送器上等效靜壓差, *高丈量液位時作用于變送器上等效靜壓差, 變送器檢驗范圍相同。
3、雙法蘭差壓變送器上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器裝置在密閉容器上下端法蘭程度線之間。
4、雙法蘭差壓變送器裝置在密閉容器高端法蘭程度線以上, 且上下壓室法蘭與容器上下端法蘭相銜接。
五、雙法蘭差壓液位變送器參數表
雙法蘭差壓液位變送器又名遠傳差壓變送器、雙法蘭液位變送器，主要用于避免管道中的介質直接進入雙法蘭變送器的壓力傳感組件中，它與變送器之間是靠注滿流體的毛細管銜接起來的。
一、雙法蘭差壓液位變送器的裝置方式
雙法蘭差壓液位變送器能夠裝置在任何高度和位置。但是用于真空?qǐng)鏊鶗r(shí), 雙法蘭差壓液位變送器的裝置高度不能高于低壓室法蘭的程度線, 此時*好采用微波液位計來丈量液位*為適宜,本文在此不再討論微波液位計丈量液位的裝置方式和運用等。
在液位丈量中, 雙法蘭差壓液位變送器通常用于密閉容器, 能夠消弭密閉容器中氣體壓力變化的影響。當用于啟齒容器時, 則高壓側法蘭與容器低端法蘭銜接, 而低壓室法蘭應置于大氣中, 但能夠有置放位置的變化。
二、雙法蘭差壓液位變送器裝置在啟齒容器上
1、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線上, 且上下壓室法蘭與容器低端法蘭在一條程度線上。高壓室法蘭與容器低端法蘭相銜接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條程度線上。
2、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 且低壓室法蘭與容器低端法蘭在一條程度線上。 高壓室法蘭與容器低端法蘭相銜接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條程度線上。但是雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上。則變送器量程, 零點遷移量, *低丈量液位時作用于變送器上等效靜壓差, *高丈量液位時, 作用于變送器上等效靜壓差, 變送器檢驗范圍 相同。對應于變送器的輸出為4～20mA。
3、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 且低壓室法蘭與容器低端法蘭不在一條程度線上, 雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 高壓室法蘭與容器低端法蘭相銜接, 低壓室法蘭與容器低端法蘭不在一條程度線上。
三、雙法蘭差壓液位變送器特性
1、構造簡單：無任何可動或彈性元件，牢靠性極高，維護量極少。
2、裝置便當：內裝式構造特別顯現出這一特性，無需任何專用工具。
3、調整便當：零位、量程兩個電位器可在液位檢測有效范圍內恣意進。行零點遷移或量程的改動，兩個調整互不影響。
4、用處普遍：適用于高溫高壓、強腐蝕等介質的液位丈量。
四、雙法蘭差壓液位變送器裝置在密閉容器上裝置
1、雙法蘭差壓液位變送器裝置在密閉容器低端法蘭程度線上, 且上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器與容器低壓法蘭在一條程度線上。
2、雙法蘭差壓液位變送器裝置在密閉容器低端法蘭程度線以下, 且上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器裝置在密閉容器低端法蘭程度線以下。則變送器量程, 零點遷移量, *低丈量液位時作用于變送器上等效靜壓差, *高丈量液位時作用于變送器上等效靜壓差, 變送器檢驗范圍相同。
3、雙法蘭差壓變送器上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器裝置在密閉容器上下端法蘭程度線之間。
4、雙法蘭差壓變送器裝置在密閉容器高端法蘭程度線以上, 且上下壓室法蘭與容器上下端法蘭相銜接。
五、雙法蘭差壓液位變送器參數表
|
測量介質
|
液體、氣體或汽體
|
||
|
測量范圍
|
量程代碼
|
量程范圍（KPa）
|
測量范圍（KPa）
|
|
3
|
0.8～7.5KPa
|
-7.5～7.5KPa
|
|
|
4
|
1.0～37.4KPa
|
-37.4～37.4KPa
|
|
|
5
|
4.7～186.8KPa
|
-186.8～186.8KPa
|
|
|
6
|
17.3～690KPa
|
-690～690KPa
|
|
|
7
|
51.7～2068KPa
|
-2068～2068KPa
|
|
|
輸出信號
|
二線制，4～20mADC輸出，疊加HART協議數字通訊。
|
||
|
電 源
|
24VDC（正常工作電壓范圍10.5～40VDC）
|
||
|
防爆標志
|
隔爆型：ExdⅡCT6，本安型：ExiaⅡCT6
|
||
|
防護等級
|
IP66
|
||
|
量程比
|
100：1
|
||
|
精度等級
|
0.075級、0.1級、0.2級
|
||
|
穩定性
|
0.075級：36個月誤差為*大量程的±0.2%
|
||
|
0.1級：36個月誤差為*大量程的±0.25%
|
|||
上一條：渦街流量計安裝維護
下一條：氣體渦輪流量計操作說明
