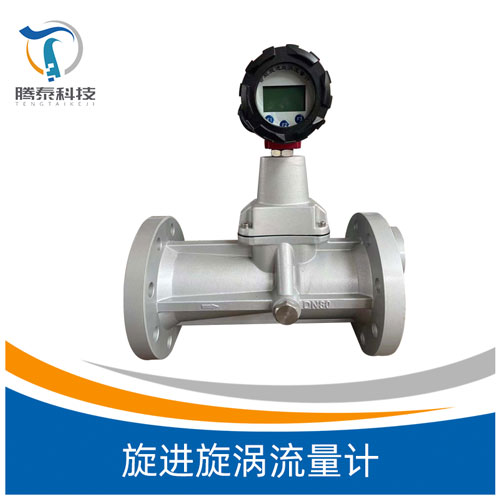

旋進旋渦流量計的使用方法和選型要求

來源：江蘇騰泰儀表科技有限公司瀏覽：-1419 發布日期：2021-07-22

旋進旋渦流量計的使用方法和選型要求

一、旋進旋渦流量計引見
旋進旋渦流量計普遍應用于石油、化工、電力、冶金、城市供氣等行業各種氣體流量丈量的傳感器。
正確運用旋進旋渦流量計要遵照以下五點請求，這樣才干保證丈量的精確性。
當沿著軸向活動的流體進入流量傳感器入口時，螺旋形葉片強迫流體停止旋轉運動，于是在旋渦發作體中心產生旋渦流，旋渦流在文丘利管中旋進，抵達收縮段忽然節流使旋渦流加速，當旋渦流進擴散段后，因回流作用強迫停止旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。兩個壓電傳感器檢測的微小電荷信號同時經前置放大器放大、濾波、整形后變成兩路頻率于流速成正比的脈沖信號，積算儀中的處置電路對兩路的脈沖信號停止相位比擬和判別，剔除干擾信號，而正常的流量信號停止計數處置。

二、旋進旋渦流量計選型
在曾經選定了流量傳感器品種的狀況下，緊接著就是對流量傳感器規格及其配套元件的選擇至關重要。一句話，選好才干用好。為此，在選型過程中應把握住兩條根本準繩;
1、要保證運用精度，
2、保證消費平安。要做到這一點，就必需落實三個選型參數，即近期和遠期的*大、*小及常用瞬時流量、被測介質的設計壓力、工作壓力。

三、旋進旋渦流量計運用前標校
一方面，思索到目前對這類流量傳感器的現場檢定還存在這樣那樣的艱難。另外，假如置辦的企圖又是準備將該這種流量傳感器運用于比擬重要的計量場所，比方大流量的貿易計量或計量糾葛比擬突出的丈量點，并且運用現場也不具備流量在線標校條件，那么在這種狀況下，僅憑購置時由消費廠家提供的一紙出廠合格證明就隨便斷定流量傳感器全部性能合格，那就有些為時過早。因而，為了確保流量傳感器在今后的工作過程中其丈量結果的牢靠與精確，就有必要在正式裝置前將流量傳感器送往具有這方面檢定才能及資質的部門停止一次全流量范圍內的系統檢定。、

四、旋進旋渦流量計裝置
固然旋進旋渦流量計對裝置及運用環境沒有太多的特殊請求，但任何一類流量丈量儀表都有這樣一種共性，即盡可能防止振動及高溫環境隨離流態干擾元件、堅持流量傳感器前后直管段內壁潤滑平直、保證被測介質為干凈的單相流體等。
1、流量計裝置時，嚴禁在其進出口法蘭處直接停止電焊，以免燒壞流量計內部零件。
2、關于新裝置或檢修后的管道務必停止打掃，去除管道中的雜物前方能裝置流量計。
3、流量計應裝置在便于維修、無強電磁場干擾、無激烈機械振動以及熱輻射影響的場所；
4、流量計不宜用在流量頻繁中綴和有激烈脈動流或壓力脈動的場所；
5、流量計室外裝置時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計運用壽命；
6、流量計可恣意角度裝置，流體的流向應與流量計上標識的流向分歧；
7、在管道施工中，應思索裝置伸縮管或波紋管，以免對流量計形成嚴重的拉伸或斷裂；
8、流量計應與管道同軸裝置，并避免密封片和黃油進入管道內腔；
9、采用外電源時，流量計必需有牢靠接地，不得與強電系統共用地線，在管道裝置或檢修時，不得把電焊系統的地線與流量計搭接。
10、為了不影響流體正常保送和便于維護，請求按圖4 所示裝置旁通管道，并保證前≥3DN、后≥1DN的直管段；

五、旋進旋渦流量計后期管理
旋進旋渦流量計固然具有多種自動處置功用和微功耗的特性，但投運之后仍需增強管理。比方，為了保證流量傳感器長期工作的精確性、牢靠性，就應定期停止系統標校、抄錄表頭數據、改換介質參數以及不定期查看電池情況、檢查流量傳感器系數及鉛封等。

六、旋進旋渦流量計的主要特性
1、可檢測介質的溫度和壓力并停止自動補償和緊縮因子自動修正，直接檢測氣體的規范體積流量和規范體積總量。
無機械轉動部件，不易腐蝕、牢靠度高、穩定性好，長期工作無須維護。
2、采用微功****，整機功耗低。既能用內電池長期供電運轉，又可由外電源供電運轉。
3、采用LCD顯現，明晰直觀，讀數便當。具備兩線制和三線制4mA-20mA規范電流信號輸出，微處置器可自動辨認電流模塊制式，并正確輸出。
4、采用RS485接口與上位機聯網，每臺上位機可帶32臺流量計，且只須兩根通訊線，裝置費用低；
5、采用RS485接口與數據采集器配套，可經過電話網絡或?qū)拵ЬW(wǎng)絡構成自動讀表與管理系統，自動化水平高，且便于用戶集中管理。
6、流量計表頭可180度旋轉，裝置運用簡雙方便。
