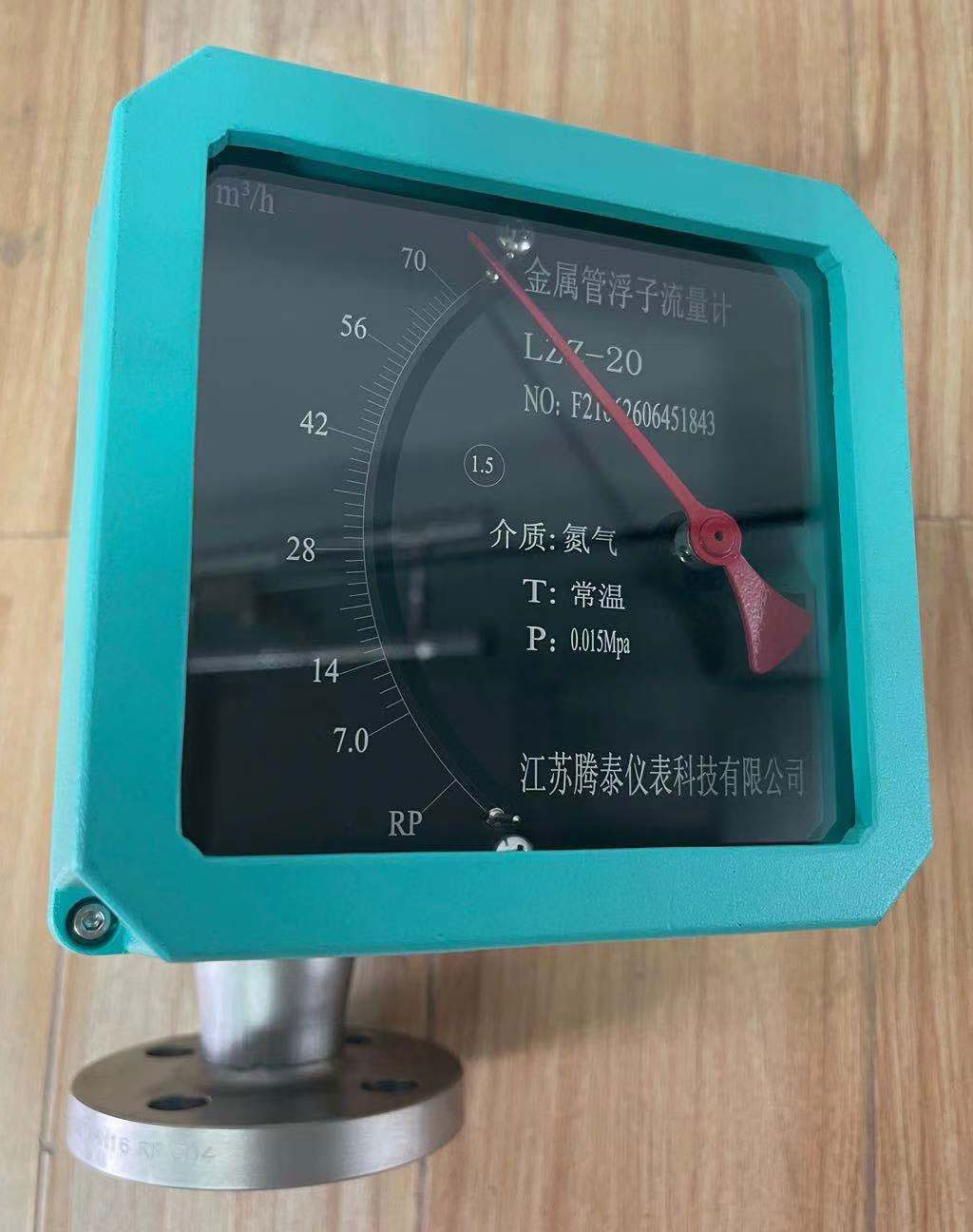

金屬?。ㄞD(zhuǎn)）子流量計的主要特點、技術參數
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1316
發布日期：2021-07-13
金屬浮（轉）子流量計的主要特點、技術參數
金屬管?。ㄞD(zhuǎn)）子流量計是工業自動化過程控制中常用的一種變面積流量丈量儀表。它具有體積小，檢測范圍大，運用便當?shù)忍匦?。它可用來丈量液體、氣體以及蒸汽的流量，特別適合低流速小流量的介質流量丈量。
構造原理
金屬浮（轉）子流量計的流量檢測元件是由一根自下向上擴展的垂直錐形管和一個沿著錐管軸上下挪動的浮子組所組成。工作原理如圖1所示，被測流體從下向上經過錐管1和浮子2構成的環隙3時，浮子上下端產生差壓構成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立刻降落，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和經過的流量有對應關系?！◇w積流量Q的根本方程式為?。?）當浮子為非實芯中空構造（放負重調整量）時，則?。?）式中 α——儀表的流量系數，因浮子外形而異； ε——被測流體為氣體時氣體收縮系數，通常由于此系數校正量很小而被疏忽，且經過校驗已將它包括在流量系數內，如為液體則ε=1； △F——流通環形面積，m2； g——當?shù)刂亓铀俣?，m/s2； Vf——浮子體積，如有延伸體亦應包括，m3； ρf——浮子資料密度，kg/m3； ρ——被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3； Ff——浮子工作直徑（*大直徑）處的橫截面積，m2； Gf——浮子質量，kg。 流通環形面積與浮子高度之間的關系如式（3）當構造設計已定，則d、 β為常量。式中有h的二次項，普通不能疏忽此非線性關系，只要在圓錐角很小時，才可視為近似線性?！2 （3）式中 d——浮子*大直徑（即工作直徑），m； h——浮子從錐管內徑等于浮子*大直徑處上升高度，m； β——錐管的圓錐角； a、b——常數?！】趶?5-40mm透明錐形管浮子流量計典型構造如圖2所示。透明錐形管4用得*普遍是由硼硅玻璃制成，習氣簡稱玻璃管浮子流量計。流量分度直接刻在錐管4外壁上，也有在錐管旁另裝分度標尺。錐管內腔有圓錐體平滑面和帶導向棱筋（或平面）兩種。浮子在錐管內自在挪動，或在錐管棱筋導向下挪動，較大口平滑面內壁儀表還有采用導桿導向?！≈苯切脱b置方式金屬管浮子流量計典型構造，通常適用于口徑15-40mm以上儀表。錐管5和浮子4組成流量檢測元件。套管內有導桿3的延伸局部，經過磁鋼耦合等方式，將浮子的位移傳給套管外的轉換局部。轉換局部有就地指示和遠傳信號輸出兩大類型。除直角裝置方式構造外還有進出口中線與錐管同心的直通型構造，通常用于口徑小于10-15mm的儀表。
主要技術參數
◇丈量范圍水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制
◇量 程 比規范型10:1；特殊型20:1
◇精 度規范型1.5級；特殊型1.0級
◇壓力等級規范型DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
◇壓力損失7kPa-70kPa
◇介質溫度規范型－80℃-+200℃PTFE0℃－85℃
高溫型*高可達400℃
◇介質粘度DN15η‹5mPa.s（F15.1-F15.3）
η‹30mPa.s（F15.4-F15.8）
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
◇環境溫度液晶型－30℃－+85℃
指針型－40℃－+120℃
◇銜接方式規范型DIN2501規范法蘭
特殊型由用戶指定的恣意規范法蘭或螺紋
◇電纜接口M20*1.5
◇供電電源規范型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型85－265VAC 50HZ
電池型3.6V鋰電池，可連續運用三年以上。
◇報警輸出上限或下限瞬時流量報警
集電極開路輸出 繼電器輸出
◇脈沖輸出累積脈沖輸出，*小距離50毫秒
◇液晶顯現瞬時流量顯現數值范圍0－50000
累計流量顯現數值范圍0－99999999（可帶小數點）
◇防護等級IP65
◇防爆標志本安型iaⅡCT5；隔爆型dⅡBT6
金屬管浮子流量計（下進右出）丈量局部特性 1、鞏固的全金屬構造設計型浮子流量計
2、采用獨立概念設計的丈量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE資料丈量系統
4、低壓力損失設計
5、短行程、小型構造設計、儀表總高度250
6、磁性耦合構造確保數據傳輸、信號愈加穩定
7、保溫或伴熱夾套
8、垂直、程度、各種裝置方式更合適不同運用場所
9、適用于小口徑和低流速介質流量丈量
10、工作牢靠，維護量小，壽命長
11、關于直管段請求不高
12、較寬的流量比101
13、雙行大液晶顯現，可選現場瞬時/累計流量顯現，可帶背光
14、單軸靈活指示
15、非接觸磁耦合傳動
16、全金屬構造，適于高溫、高壓和強腐蝕性介質
17、可用于易燃、易爆風險場所
18、選二線制、電池、交流供電方式
19、多參數標定功用
20、帶有數據恢復，數據備份及掉電維護功用
金屬管浮子流量計（下進右出）主要參數
◇丈量范圍水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制
◇量 程 比規范型10:1
◇精 度規范型1.0級；特殊型0.5級
◇壓力等級規范型DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
◇壓力損失7kPa-70kPa
◇介質溫度規范型－80℃-+200℃PTFE0℃－85℃
高溫型*高可達400℃
◇介質粘度DN15η‹5mPa.s（F15.1-F15.3）
η‹30mPa.s（F15.4-F15.8）
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
◇環境溫度液晶型－30℃－+85℃
指針型－40℃－+120℃
◇銜接方式規范型DIN2501規范法蘭
特殊型由用戶指定的恣意規范法蘭或螺紋
◇電纜接口M20*1.5
◇供電電源規范型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型85－265VAC 50HZ
電池型3.6V鋰電池，可連續運用三年以上。
◇報警輸出上限或下限瞬時流量報警
集電極開路輸出
繼電器輸出
◇脈沖輸出累積脈沖輸出，*小距離50毫秒
◇液晶顯現瞬時流量顯現數值范圍0－50000
累計流量顯現數值范圍0－99999999（可帶小數點）
◇防護等級IP65
◇防爆標志本安型iaⅡCT5；隔爆型dⅡBT6
智能金屬管浮子流量計
適用于小口徑和低流速介質流量丈量；工作牢靠，維護量小，壽命長；關于直管段 請求不高；較寬的流量比101；雙行大液晶顯現，可選現場瞬時/累計流量顯現，可帶背光單軸靈活指示；非接觸磁耦合傳動；全金屬構造，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆風險場所；可選二線制、電池、交流供電方式；多參數標定功用；帶有數據恢復，數據備份及掉電維護功用.
技術參數
丈量范圍:水（20℃）1-200000 l/h 空氣（20℃，0．1013MPa）0．03－4000m3/h 參見流量表，特殊流量可訂制
量程比規范型101 特殊型201
精度 規范型1．5級 特殊型1．0級
壓力等級規范型 DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型 DN15－DN50 25MPa ?DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失7kPa-70kPa
介質溫度規范型－80℃-+200℃PTFE0℃－85℃
高溫型*高可達400℃
介質粘度DN15: ‹5mPa.sF15.1-F15.3
‹30mPa.sF15.4-F15.8
DN25: ‹250mPFa.s
DN50-DN150: ‹300mPa.s
環境溫度液晶型－30℃－+85℃
指針型－40℃－+120℃
銜接方式規范型DIN2501規范法蘭
特殊型由用戶指定的恣意規范法蘭或螺紋
電纜接口M20*1．5
供電電源規范型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型85－265VAC ? ?50HZ
選擇金屬管浮子流量計所需求的工藝參數
1、工藝管道的口徑
2、被丈量工藝介質的稱號、性質、密度、粘度
3、被丈量介質的工作溫度
4、被丈量介質的工作壓力（壓力的大小決議浮子的質量）
5、被丈量介質的流量
6、現場工礦情況
檢測原理
金屬管浮子流量計檢測局部是由一個自下向上擴張的垂直錐形管和一個沿著錐形管軸能夠上下自在挪動的浮子組成。工作原理如圖1所示，被測流體從下向上經過錐管和浮子構成的環隙時，浮子上、下端產生差壓構成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立刻降落，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和經過的流量有著對應關系。
體積流量Q的根本方程式為
式中α 儀表的流量系數，因浮子外形而異；
ε 被測流體為氣體時氣體收縮系數，通常由于此系數校正量很小而被疏忽，且經過校驗已將它包括在流量系數內，如為液體則ε= 1
△F 流通環形面積，m2 ；
g 當?shù)刂亓铀俣?，m/s2；
Vf 浮子體積，如有延伸體亦應包括，m3；
ρf 浮子資料密度，kg/m3；
ρ 被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3；
Ff 浮子工作直徑（*大直徑）處的橫截面，m2；
Gf 浮子重量，kg。
流通環形面積與浮子高度之間的關系如式（3）所示，當構造設計已定，則d、β為常量。
式中有h的二次項，普通不能疏忽此非線性關系，只要在圓錐角很小時，才可視為近似線性。
式中d 浮子*大直徑（即工作直徑），m;
h 浮子從錐管內徑等于從浮子*大直徑處上升高度，m;
β 錐管的圓錐角；
a、b 為常數
從（1），（2），（3）公式可知，在一定的條件下，浮子在錐管內的高度與體積流量有一定的比例對應關系。讀出浮子的高度，就能夠曉得相對應的體積流量，再經過轉換器，將浮子的高度轉換成所對應的體積流量所對應的刻度，這就是金屬管浮子流量計的檢測原理。
轉換指示器
轉換器實踐上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分有就地顯
示型和遠傳信號輸出型
就地顯現型由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時電動指針經過刻度盤指示出此時流量
智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時帶動傳感磁鋼及指針，經過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處置器處置，D/A輸出，LCD液晶顯現，來顯現出瞬時流量及累積流量大小。（如下圖所示）
式中α 儀表的流量系數，因浮子外形而異；
ε 被測流體為氣體時氣體收縮系數，通常由于此系數校正量很小而被疏忽，且經過校驗已將它包括在流量系數內，如為液體則ε= 1
△F 流通環形面積，m2 ；
g 當?shù)刂亓铀俣?，m/s2；
Vf 浮子體積，如有延伸體亦應包括，m3；
ρf 浮子資料密度，kg/m3；
ρ 被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3；
Ff 浮子工作直徑（*大直徑）處的橫截面，m2；
Gf 浮子重量，kg。
流通環形面積與浮子高度之間的關系如式（3）所示，當構造設計已定，則d、β為常量。
式中有h的二次項，普通不能疏忽此非線性關系，只要在圓錐角很小時，才可視為近似線性。
式中d 浮子*大直徑（即工作直徑），m;
h 浮子從錐管內徑等于從浮子*大直徑處上升高度，m;
β 錐管的圓錐角；
a、b 為常數
從（1），（2），（3）公式可知，在一定的條件下，浮子在錐管內的高度與體積流量有一定的比例對應關系。讀出浮子的高度，就能夠曉得相對應的體積流量，再經過轉換器，將浮子的高度轉換成所對應的體積流量所對應的刻度，這就是金屬管浮子流量計的檢測原理。
轉換指示器
轉換器實踐上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分有就地顯
示型和遠傳信號輸出型
就地顯現型由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時電動指針經過刻度盤指示出此時流量
智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時帶動傳感磁鋼及指針，經過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處置器處置，D/A輸出，LCD液晶顯現，來顯現出瞬時流量及累積流量大小。
丈量局部特性
1、鞏固的全金屬構造設計型浮子流量計
2、采用獨立概念設計的丈量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE資料丈量系統
4、低壓力損失設計
5、短行程、小型構造設計、儀表總高度250
6、磁性耦合構造確保數據傳輸、信號愈加穩定
7、保溫或伴熱夾套
8、垂直、程度、各種裝置方式更合適不同運用場所
9、適用于小口徑和低流速介質流量丈量
10、工作牢靠，維護量小，壽命長
11、關于直管段請求不高
12、較寬的流量比101
13、雙行大液晶顯現，可選現場瞬時/累計流量顯現，可帶背光
14、單軸靈活指示
15、非接觸磁耦合傳動
16、全金屬構造，適于高溫、高壓和強腐蝕性介質
17、可用于易燃、易爆風險場所
18、選二線制、電池、交流供電方式
19、多參數標定功用
20、帶有數據恢復，數據備份及掉電維護功用
