電磁流量計選型安裝要求及注意事項

來源：江蘇騰泰儀表科技有限公司瀏覽：-1229 發布日期：2021-07-12

電磁流量計選型安裝要求及注意事項

TT-LD電磁流量計的細致材料：
一、概述：
TT-LD系列電磁流量計丈量原理是法拉第電磁感應定律，傳感器主要組成局部是：丈量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于丈量封鎖管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品普遍應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建立等范疇。TT-LD系列電磁流量計是采用**外技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處置器。計算速度十分快、精度高、丈量性能牢靠。轉換器電路設計采用成熟技術，輸入阻抗高達1015歐姆，共模抑止比優于100db，關于外來干擾以及60Hz/50Hz干擾抑止才能優于90db,能夠丈量更低的電導率的流體介質流量。其傳感器采用非平均磁場技術及特殊的磁路構造，磁場穩定牢靠，而且大的減少了體積，減輕了反復，使流量計小型流量化的特性。使客戶“買的放心，用的省心，效勞滿意”是我公司的目標。

二、TT-LD智能電磁流量計的主要優點：

1）電磁流量計的傳感器構造簡單，丈量管內沒有可動部件，也沒有任何障礙流體活動的節流部件。所以當流體經過流量計時不會惹起任何附加的壓力損失，是流量計中運轉能耗低的流量儀表之一。
2）可丈量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表丈量管內部無障礙活動部件，與被測流體接觸的只是丈量管內襯和電極，其資料可依據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可丈量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別合適于丈量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）電磁流量計是一種體積流量丈量儀表，在丈量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因而，電磁流量計只需經水標定后，就可心用來丈量其它導電性液體的流量。
4）電磁流量計的輸出只與被測介質的均勻流速成正比，而與對稱散布下的活動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其丈量范圍度可達100：1，有的以至達1000：1的可運轉流量范圍。
5）電磁流量計無機械慣性，反響靈活，能夠丈量瞬時脈動流量，也可丈量正反兩個方向的流量。
6）工業用電磁流量計的口徑范圍極寬，從幾個毫米不斷到幾米，而且**已有口徑達3m的實流校驗設備，為電磁流量計的應用和開展奠定了根底。
電磁流量計目前依然存在的主要缺乏如下：
a）不能用來丈量氣體、蒸汽以及含有大量氣體的液體。
b）不能用來丈量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。
c）普通工業用電磁流量計由于丈量管內襯資料和電氣絕緣資料的限制，不能用于丈量高溫介質；如未經特殊處置，也不能用于低溫介質的丈量，以避免丈量管外結露（結霜）毀壞絕緣。

三、電磁流量計構造組成
電磁流量計的構造主要由磁路系統、丈量導管、電極、外殼、襯里和轉換器等局部組成。

四、電磁流量計選型規則
1、口徑與量程的選擇
電磁流量計口徑通常選用與管道系統和同的口徑。假如份道系統有待設計，則可依據流母范圍和流速來選擇口徑。關于電磁流量計來說，流速以2-4m/s較為適合。在特殊狀況下. 如液體中帶有固體顆粒，思索到磨損的狀況，可選常用流速≤3m/s,關于易附管壁的流體，可選用流速≤2m/s,流速肯定以后，可依據 來肯定電磁流量計口徑。
2、電磁流量計的量程
1、儀表滿量程大于估計的*大流*值。
2、正常流址大于儀表滿量程的50%，以保證一定的丈量精度。

五、電磁流量計選型留意事項
1、精度等級和功用依據丈量請求和運用場所選擇儀表精度等級，做到經濟合算。比方用于貿易結算、產品交接和能源計量的場所，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場所，依據控制請求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做準確控制和計量的場所，能夠選擇精度等級稍低的，如1.5級、2.5級，以至 4.0級，這時能夠選用價錢低廉的插入式電磁流量計。
2、丈量介質流速、儀表量程與口徑丈量普通的介質時，電磁流量計的滿度流量能夠在丈量介質流速0.5～12m/s范圍內 選用，范圍比擬寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視丈量流量范圍能否在流速范圍內肯定，即當管道流速偏低，不能滿足流量儀表請求時或者在此流速下丈量準 確度不能保證時，需求減少儀表口徑，從而提高管內流速，得到稱心丈量結果。

3、盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。

4、電磁流量計應盡量裝置在枯燥通風之處，防止日曬雨淋，環境溫度應在-20～+60℃，相對濕度小于85%。

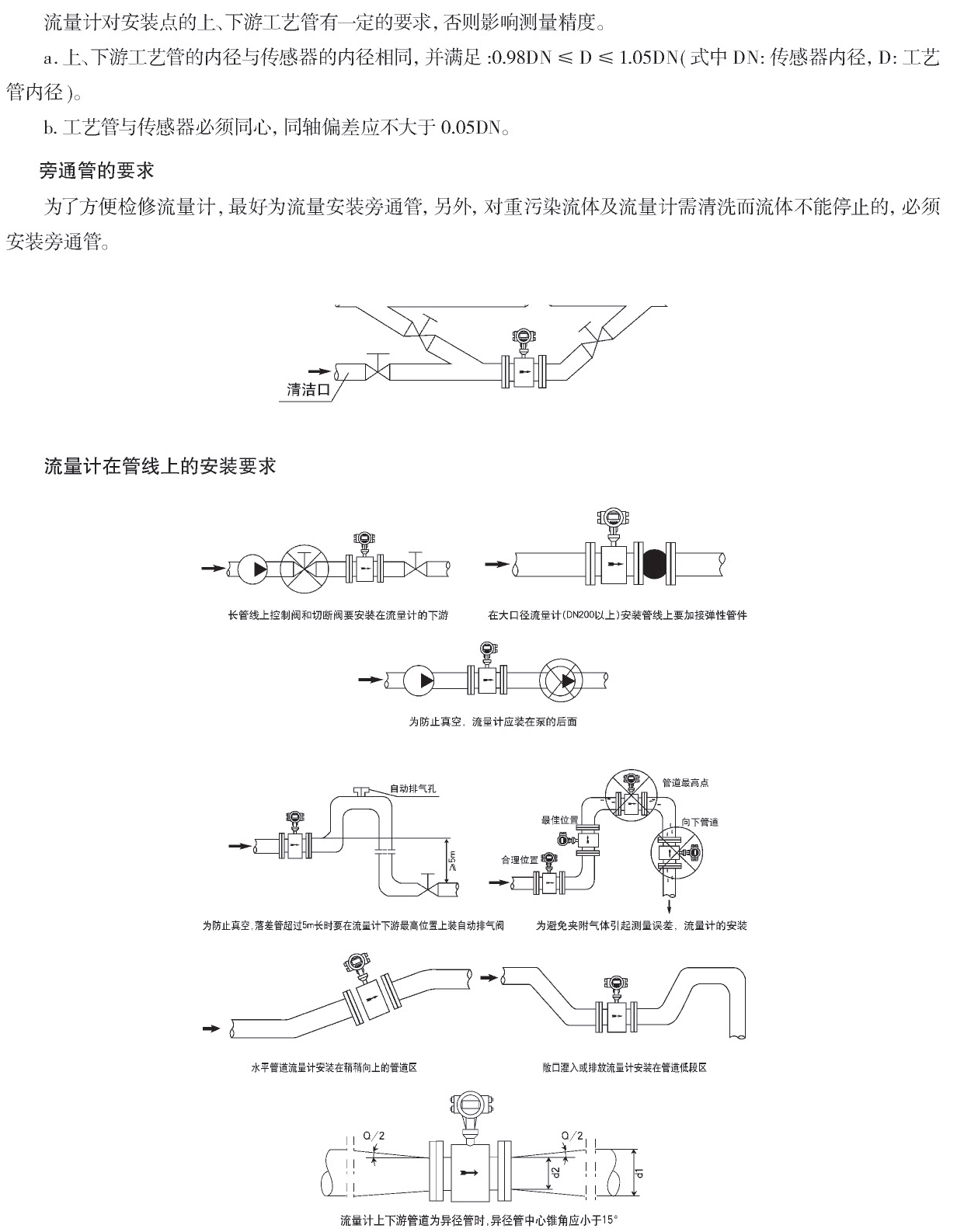

產品安裝示意圖
