氣體腰輪流量計的安裝方式、工作原理、應用范圍及選型標準

一、氣體腰輪番量計應用

氣體腰輪番量計餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)狻⒐I(yè)惰性氣體等各種無腐蝕性氣體規范流量計。

二、氣體腰輪番量計概述

TT-LL腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。**用于石油機械、化工部門、電力部門、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。氣體腰輪（羅茨）流量計是集流量、溫度、壓力檢測功用于一體，并能停止溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計基于容積式丈量原理，用于準確計量流經封鎖管道的氣體總量。流量計基型由腰輪番量傳感和流量積算儀（二次表）兩局部組成。該流量計采用**的單片機技術和微功耗****，能對被測介質停止壓力機內設置和溫度自動跟蹤補償運算，并直接顯現規范狀態下的體積總量。

三、氣體腰輪番量計裝置請求

氣體腰輪番量計的裝置是比擬重要的，一旦由于裝置的時分呈現的問題就會形成后期氣體腰輪番量計在運用的時分的毛病。所以在一臺新的氣體腰輪番量計準備裝置的時分我們可能都會很仔細的看裝置運用闡明書，每一步的操作都會十分的當心。那么有沒有一種略微簡單又能裝置程序停止裝置的操作步驟呢？今天我們就來細致的引見下氣體腰輪番量計裝置過程中的步驟及需求留意的事項。

1、裝置氣體腰輪番量計應將進出口封裝物去掉，必需避免顆粒狀雜質掉入計量室內，如計量室表涂有防銹油，可用汽油或煤油沖洗潔凈，并嚴厲荊楚管道內雜志，流量計上有應裝置過濾器和過濾網，避免銹渣、焊渣及其它雜質進入計量室。

2、氣體腰輪番量計裝置時，物流進出口為垂直或程度位置，都應盡量堅持轉子軸線程度。

3、當氣體壓力動搖范圍較大時，為保證計量精度，流量計上游應裝置調壓器。

4、為避免新裝置管道中有銹渣、焊渣及其它雜質進入流量計內，用戶應先將過度管裝置在流量計的裝置位置上，通氣一段時間，確保無大顆粒雜志后，在患上流量計。如管道配焊，應運用過渡管，不可直接與流量計焊接。其過渡管的加工可參照表

5、氣體腰輪番量計的裝置有兩種方式，垂直裝置和進出口程度裝置。激烈倡議垂直裝置流量計，這時氣體流向?yàn)樯线M(jìn)下出，這樣的裝置時的轉子對管路中的雜質具有自清潔才能，以減少維修，進步運用壽命并保證計量精度。在特殊狀況下可采取程度裝置（又稱左進右出），裝置流量計時應設置前后門閥和旁通管路，以保證維修頤養時，不用停氣。裝置管路系統圖，以供用戶參考：垂直裝置（上進下出）

6、氣體腰輪番量計裝置管路各局部配管和管件尺寸必需恰當，裝置流量計時，應確保流量計中心與管線中心對齊，無錯位，并使流量計本體接受不正常歪理（包括軸向與徑向）。

7、裝置終了，可擰下后蓋上螺塞，用內六角扳手轉動轉子，檢查轉子能否自在轉動。若轉子轉動有卡阻，應拆下儀表，肅清贓物。然后重新裝置，待轉子自在轉動后，擰上螺塞。

8、流量計正確裝置后，從注油扣中注入專用光滑油至油窗中線（留意不能多加），運用過程中定期或不定期檢查，確保光滑油的充足干凈水平。在運用中若發現光滑油發黑或油位高于油窗中線，則闡明光滑油蛻變或有雜質，此時應改換新光滑油。若油位低于油窗中線3MM，則闡明光滑油損耗，需補充至油窗中線。加注光滑油時，必需關閉流量計前后閥門，將流量計內氣體排空后，在加注光滑油。

9、氣體腰輪番量計投入運轉時，先翻開旁通閥和流量計出口閥，遲緩翻開進口閥，是流量計在小流量下運轉幾分鐘，并傾聽有否異常聲音，待流量計啟動正常后，逐步關閉旁通閥，調理出口閥至某一開度，是流量計在某**量下正常運轉。留意：門閥開閉運作一定要遲緩，以避免氣流的激烈沖擊，而損壞流量計。

10、流量計投入運轉一段時間后，假如發現過濾器壓降增大，應清洗過濾器或改換過濾介質；假如發現流量計壓降增大，起步流量升高時，可用潔凈汽油或煤氣沖洗計量室。


工作原理

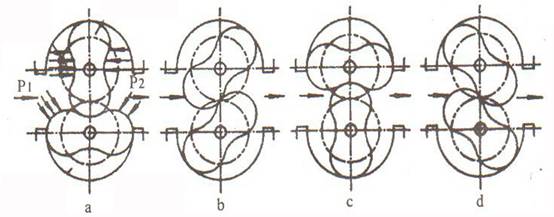

當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。    在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。

主要零件材料組合

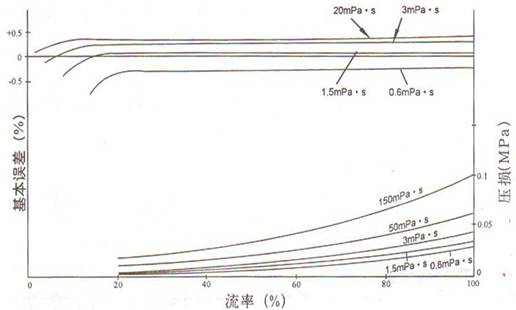

性能和壓力損失曲線




腰輪流量計技術參數
① 公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0  ② 工作溫度：（℃）：-10~60  ③ 精度等級：0.5、0.2  ④ 流量范圍：（m3/h）

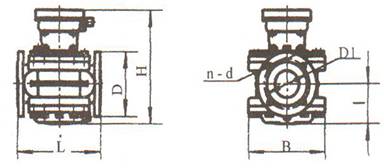

外形及安裝尺寸

（1）鑄鐵型腰輪流量計外形尺寸

（2）鑄鋼型腰輪流量計外形尺寸

（3）鑄鋁型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同

.腰輪流量計的安裝使用
（1）流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致
（2）當被測液體含有氣體時，流量計前應安裝氣體分離器
（3）不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。
（4）流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。
（5）節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。
  (6) 嚴禁使用掃線蒸汽通過流量
（7）在連續使用部門，流量計需加旁通管道
（8）流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計
（9）嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計
（10）流量計在使用時流量大小不得超過技術要求。流量計正常工作在大流量70~80%為優。
（11）被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。
