TBQM型、TBQZ型氣體渦輪流量計選型、安裝以及使用
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1697
發布日期：2021-06-05
2、頻繁中綴、猛烈脈動流等流量急劇變化的場所，如快速開/關的閥門等，快速翻開閥門的沖擊 將會損壞渦輪；
3、氫氣、氧氣、強腐蝕性氣體。
4、規格的確定：如已知工況流量范圍，直接?xùn)吮?肯定規格；或依據標況下的供氣流量范圍及介質 壓力計算工況流量范圍，再査表1肯定規格。普通央求工況下流量計的常用流量范圍處于20%Qmax?80%Qmax為*佳。
二、TBQM型氣體渦輪番量計結構方式選擇
要根據運用現場的安裝條件及功用等央求，可經過單獨訂購相應的修正儀或補償控制器，正確選 擇結構方式。
1、基本型：適用于壓力低，無須溫度、壓力修正的場所，當需求脈沖輸出時，需配置低頻或高 頻脈沖信號發作器。
2、TBQM/FCM：適用于需求完成壓力、溫度自動檢測修正的場所。
3、TBQM/TFC-B：適用于需求中止溫度、壓力自動檢測修正，可根據需求內嵌GPRS、CDMA或NB-IoT模塊，由內置電池供電完成日傳輸次數不多于10次的場所?；蛴?5VDC本質安全電源供電完成 實時在線的場所，也適用于不帶無線通訊，但需求顯現轉換系數和緊縮系統比值的場所。
4、TBQM/FCM-V：用于可對溫度和（或）壓力設定修正，且央求投資本錢低的計量場所。
5、TBQM/TFC-V：適用于可對溫度和（或）壓力設定修正，且央求投資本錢低又需求內電池供電 并每日1次對數據記載中止打包后經過GPRS等遠程無線上傳的計量場所。
6、TBQM/FCC-I :適用于需求完成壓力、溫度自動檢測修正，并需求能完成預付費流量控制功用的場所
7、TBQM/FCC-ffl：適用于需求完成FCCT功用，并需求內置GPRS、CDMA或NB-IoT模塊中止無線通訊，由內置電池供電完成日傳輸次數不多于10次的場所；或由專用+5VDC本質安全電源供電完成實時在線的場所。

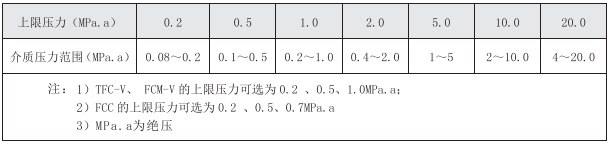

8、當帶壓力自動檢測功用時，為了保證流量計壓力檢測的準確，應根據介質的*高工作壓力正 確選擇壓力傳感器的上限壓力。
三、TBQM型氣體渦輪番量計外形尺寸

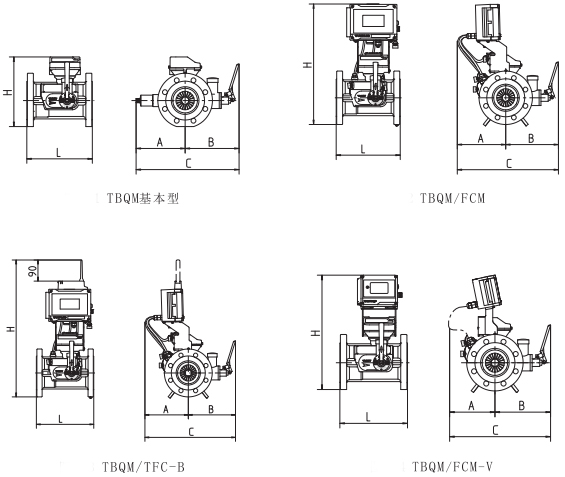

1、結構外形

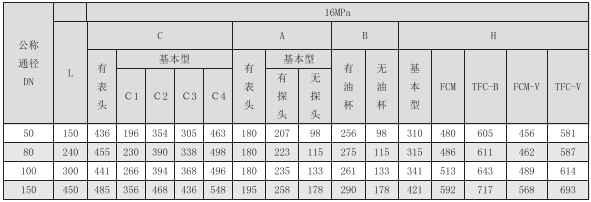

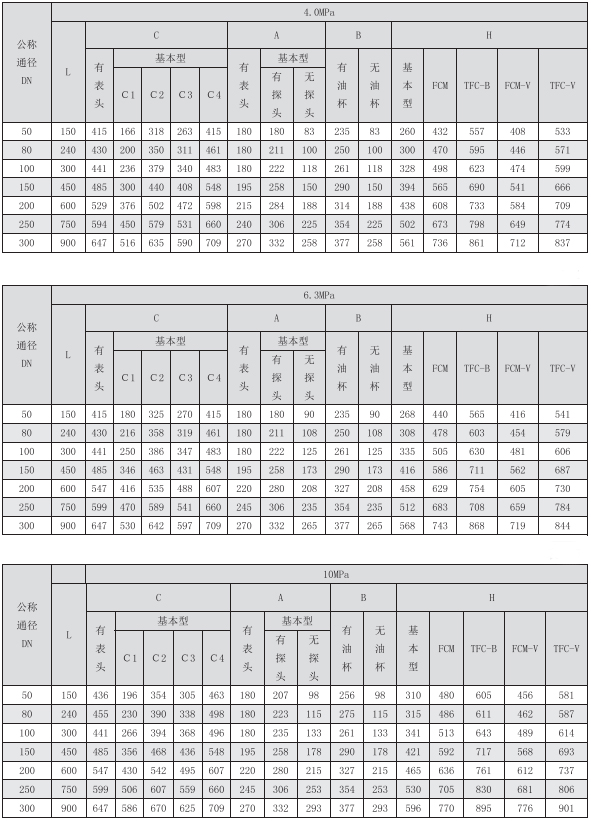

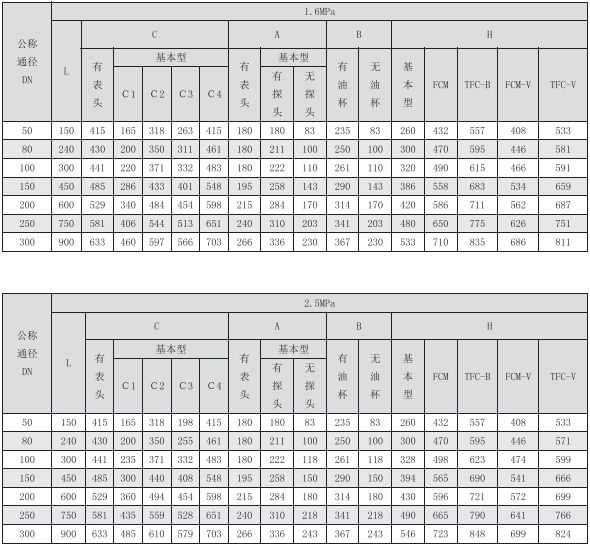

2、流量計外形尺寸
四、TBQM型氣體渦輪番量計安裝

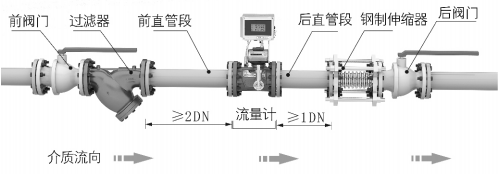

流量計本身配置性能**的內置式整流器，須保證前直管段N2DN,后直管段N1DN；關于標 準所述的高水平擾動，須保證前直管段310DN,后直管段N5DN；關于超強擾動源如產生猛烈偏心出 口放射流的調壓器等，建議在流量計上游安裝活動調整器)， 整流器出口到流量計入口銜接端N4DN。
安裝時，在流量計的上游必需配置過濾器且過濾網目數應≥120,以改善介質的純真度。
一、TBQZ型氣體渦輪番量計工作狀態下顯現方法
1、總量(標準體積)*小可保管小數后4位，小數點自動進位，十位溢出后自動清零。
2、總量(標準體積)*小保管小數后2位，*大值為99999m3/h,當超出時，示值呈現閃爍,此時理論值為示值的10倍。
3、溫度示值范圍為-30. 0℃?+150.0℃。
4、壓力示值*小可保管一位小數，*大值為99999kPa,即99.999MPa。

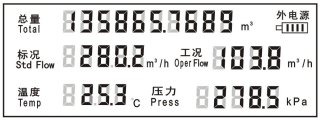

5、按復位鍵可以切換標況總量與工況總量顯現，標況流量總量顯現標志為“總量1235865.7689m3”,工況流量總量顯現標志為：Total8759.2578”,當按復位鍵顯現工況流量總量時，一分鐘內無按鍵動作, 補償儀將自動切換標況流量總量顯現。
二、TBQZ型氣體渦輪番量計用戶參數的設定
1、流量計各參數的代號、定義及操作用戶不得隨意更改參數。
2、設定方法
表頭內按鍵參數設置：翻開前蓋，在表頭組件左下角上可見按鍵。

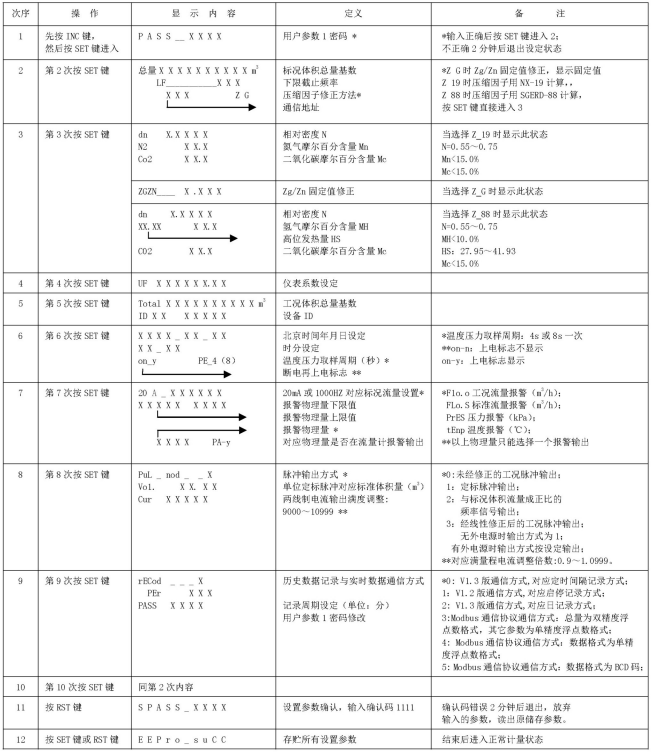

依次按設置(SET)鍵選擇欲設定的參數，然后按(SHT)移位鍵，選擇欲修正的字位，該位即不停閃爍，再按INC鍵使該位為預定值，待全部參數設定終了后，再按復位(RST)鍵，輸入確認碼1111,再按RET鍵或RST鍵即退出設定狀態，進入正常工作狀態。

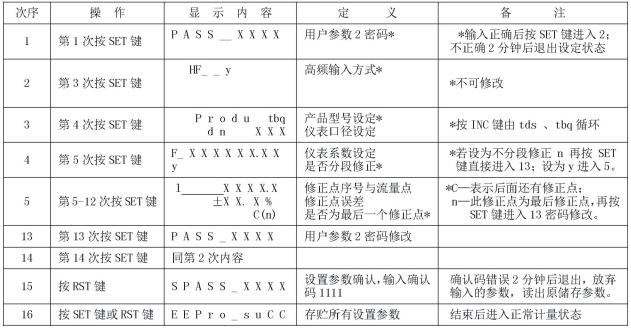

3、用戶參數設定表
三、TBQZ型氣體渦輪番量計修正儀內部接線方式

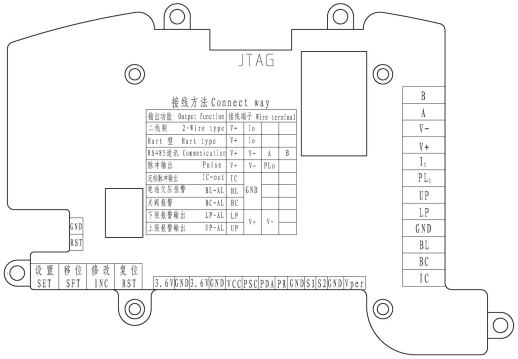

1、外輸引線標志、功用和套管（或芯線）顏色如下:
LP —下限報警輸出（0C輸出）；UP —上限報警輸出（0C輸出）
BC —關閥信號輸岀；BL —電池欠壓報警輸出
GND —修正儀內部電路地（電池負極）；IC 一定標脈沖輸出（至IC卡控制器）
V+ —外電源正極（+24V或+5V）,紅色；V-—外電源負極，黑色
A — RS485通訊線A,白色；B 一 RS485通訊線B,黃色
PIo —脈沖輸出，蘭色；Io — 4mA?20mA輸出，綠色
2、內部傳感器接線（引線均已接好，請勿隨意更動）
a.壓力和溫度傳感器：
Vpre一傳感器電源正端，紅色；GND-傳感器電源負端，黑色
PSC一傳感器時鐘線，藍色；PDA一傳感器數據線，黃色
PR—壓力傳感器復位線，白色。
b.前置放大器：
S1 一前置放大器信號線，藍色；S2 —干擾信號線，白色
VCC -前置放大器電源線，紅色；GND 一前置放大器地線，黑色
