外夾式超聲波流量計測量點選擇、安裝使用和信
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1042
發布日期：2021-05-31
外夾式超聲波流量計使用過程中信號太弱怎么解決
外夾式超聲波流量計是一種非常適用于管道滿管測量的流量儀表，具有安
裝方便、非接觸式，既可以測量大管徑的介質流量也可以用于不易接觸和觀察
的介質的測量，其測量準確度很高，幾乎不受被測介質的各種參數的干擾，尤
其可以解決其它儀表不能的強腐蝕性、非導電性、放射性及易燃易爆介質的流
量測量問題。由于其具有以上種種其它類型儀表所不具有的特點，現已**的
應用于工業上各種自來水、污水、海水等液體的測量，還用于石油、化工、冶
金等領域。外夾式超聲波流量計在安裝過后在無保養的前提下一般都能正常運
行很長一段時間，如果出現了接收不到信號或信號太弱的問題也不必驚訝，只
要您要據潤中儀表科技為建議五個步驟，規范的操作、認真處理便很快地恢復
正常：
1.**確認管道中流量計是否充滿流體；
2.如果管道太靠近墻壁，可在
1.**確認管道中流量計是否充滿流體；
2.如果管道太靠近墻壁，可在
有傾斜角度的管道直徑上安裝探頭，而不必非在水平管道直徑上安裝，應選用
Z 法安裝探頭；
3.仔細選擇管道致密部分并充分打磨光亮，涂抹充分的藕合劑
3.仔細選擇管道致密部分并充分打磨光亮，涂抹充分的藕合劑
安裝好探頭；
4.分別細心地在安裝點附近慢慢移動每個探頭，尋找到*大信號
4.分別細心地在安裝點附近慢慢移動每個探頭，尋找到*大信號
點，防止因為管道內壁結垢或因為管道局部變形導致超聲波束反射出預計的區
域而錯過可接收到較強信號的安裝點
；5.對內壁結垢嚴重的金屬管道可使用擊打的辦法使結垢部分脫落或裂縫，但要注意
，此方法有時反而因為結垢和內壁之間產生空隙而絲毫無助于超聲波的傳輸。由于外夾式超聲波流量計常用來測
；5.對內壁結垢嚴重的金屬管道可使用擊打的辦法使結垢部分脫落或裂縫，但要注意
，此方法有時反而因為結垢和內壁之間產生空隙而絲毫無助于超聲波的傳輸。由于外夾式超聲波流量計常用來測
量臟污流體，運行一段時間后，常會在傳感器內壁積聚附著層而產生故障。建
議在有條件的情況下能夠大在上游安裝過濾裝置，那樣會更好地發揮儀表穩定
精確的效能，保持測量數據的穩定性。
一、外夾式超聲波流量計流量測量點選擇
外夾式超聲波流量計在所有流量表的安裝中是*簡單便捷的。只要選擇一個合適的測量點、把測量點處的管 道參數輸入到流量表中，把傳感器安裝在管道上即可進行測量。
選擇測量點時要求選擇流體流場分布均勻的管段部分，以保證測量精度。安裝時，應遵循以下原則：
1、選擇充滿流體的管段，如管路的垂直部分（流體*好向上流動）或充滿流體的水平管段。

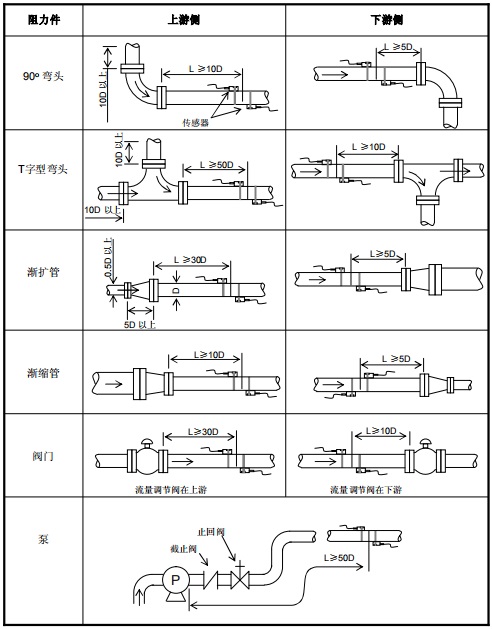

2、測量點要選擇距上游10倍直徑（10D）、下游5倍直徑（5D）以內的均勻直管段，該范圍內沒有任何閥門、彎頭、變徑等干擾流場的裝置。直管段長度推薦采用下表所示的數值。
3、在水平管段上，傳感器應安裝在管的9點、3 點鐘位置，應避開6點、12點的位置，以免管道底部沉淀物或管道上部的氣泡、氣穴引起信號的衰減。
4、要保證測量點處的溫度在可工作范圍以內。
5、充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量，不能完全滿足時，需把結垢考慮為襯里以求得到較好的測量精度。
6、選擇管材均勻致密，易于超聲波傳輸?shù)墓芏巍?br />
二、外夾式超聲波流量計流量傳感器安裝
在安裝外夾式流量傳感器之前，須把管道外表面欲安裝的區域清理干凈，除去銹跡、油漆，選擇出管 材致密部分進行傳感器安裝。在傳感器的中心部分和管壁涂上足夠的耦合劑，將耦合劑進行擠壓，保證傳感器和管壁之間無氣泡存在，然后把外夾式傳感器緊貼在管壁上捆綁好。
兩個傳感器應安裝在管道管軸的水平方向上。兩個傳感器的安裝方向應為同向平行 在安裝過程中，千萬注意在傳感器和管壁之間不應有氣泡或沙礫。對水平管，傳感器應安裝在管道界面的 水平軸上（3點或9點鐘的位置），以防管內上部可能存在氣泡。如果受安裝地點空間的限制而不能水平對稱安裝傳感器，可在保證管內始終充滿液體（管內上部無氣泡）的條件下，垂直或有傾角地安裝探頭。
1、安裝間距
外夾式超聲波流量計安裝間距是指兩只傳感器相對的兩個端面之間的距離。在輸入了所需的參數以后，查看顯示窗口25所顯示的數字，并使傳感器的間距符合25號窗口的數據。
2、安裝類型
外夾式超聲波流量計安裝方式共有三種。這三種方式分別稱為V法、Z法和N法。 一般在小管徑100～300mm（4＂~12＂）時可先選用V 法；V法測不到信號或信號質量差時則選用Z法；管徑在 300mm（12＂）以上或測量鑄鐵管時應優先選用Z法。
N法是較少使用的方法，適合管徑在 50mm（2＂）以下管道。

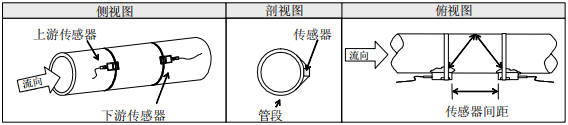

3、V法安裝在一般情況下是標準的安裝方法，使用方便，測量準確?？蓽y管徑范圍為25mm（1＂）至大約400mm（16＂）。安裝流量傳感器時，注意兩傳感器水平對齊，其中心線與管道軸線水平一致。

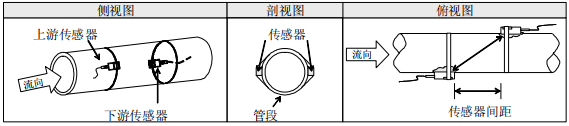

4、Z法安裝，當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成V法安裝的流量計信號弱，導致儀表不能正常工作時，要選用Z法安裝。原因是：使用Z法時，超聲波在管道中直 接傳輸，沒有折射（稱為單聲程），信號衰耗小。Z法可測管徑范圍為100mm（4＂）至大約800mm（32＂）。實際安裝流量計時，建議300mm（12＂）以上的管道選用Z法。

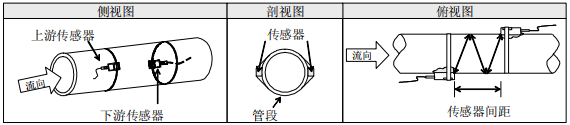

5、N法安裝時，超聲波束在管道中折射兩次穿過流體三次（三個聲程），適于測量小管徑管道。N法通過延長超聲波傳輸距離，提高了測量精度。
