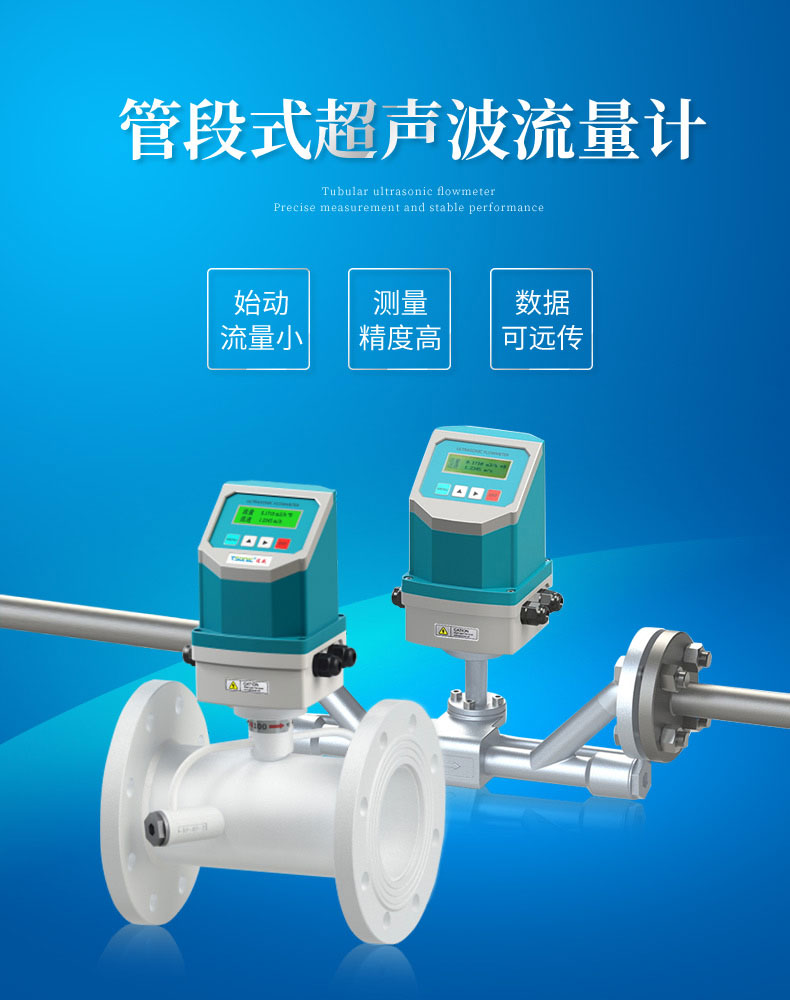

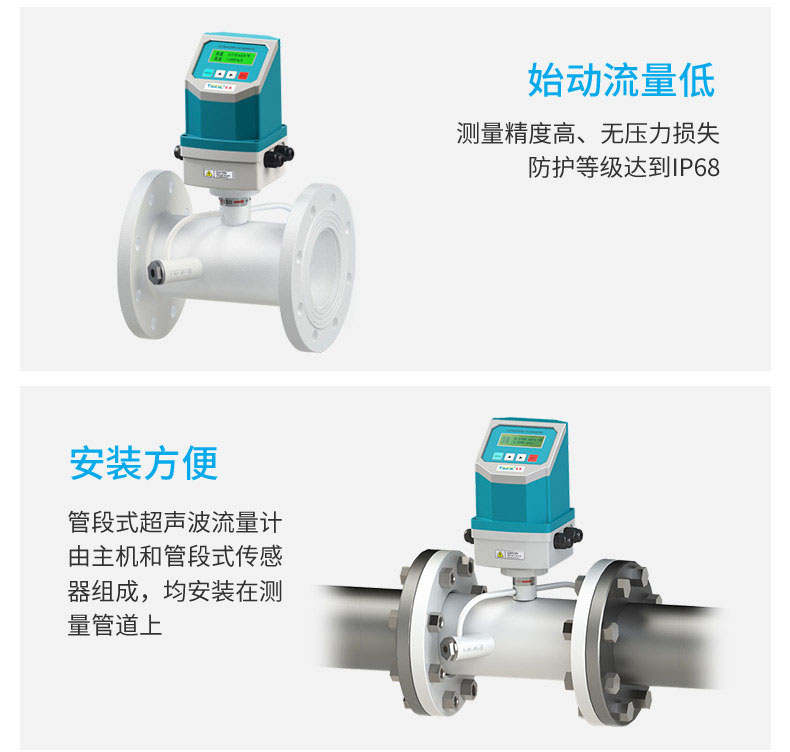

管道式超聲波流量計
一、儀表概述：
智能超聲波流量計是引進**的流量測量技術與低成本的便送器封裝于一體，可直接安裝在測量點上。管段一體式超聲波流量計的流量無運動部件，無須日常維護，儀表上的微處理器提供*的數字化信號編碼和互相關檢測程序，可以提供長期無飄移測量?？蓽y(cè)流體為幾乎所有的清潔均勻液體。
二、測量原理：
智能超聲波流量計基本原理及類型超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。起聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種。
三、適用場合：
超聲波流量計其功能**、運算速度快、抗干擾能力強，周期采樣次數高達128次，**應用于工業現場中的各種液體流量的在線計量。其**用于自來水、污水處理、供熱系統、石化、電廠、礦山、造紙、鋼廠、空調計費等行業。
四、性能特點：
1、 高可靠性，高性能，適用性好，全中文顯示。
2、日、月、年流量累積功能，可記錄前64個運行天、前64個運行月、前5個運行年的累積流量。
3、上、斷電管理功能，可記錄前64次上、斷電時間及流量，可進行人工或自動補償減少流量損失。
4、有效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，從面減少超聲波信號的能量消耗。
5、提高了流量測量的準確度，特別適合管道的流量測量。
6、獨特的帶壓拆卸、不影響正常生產，隨時完成在線更換與檢修。

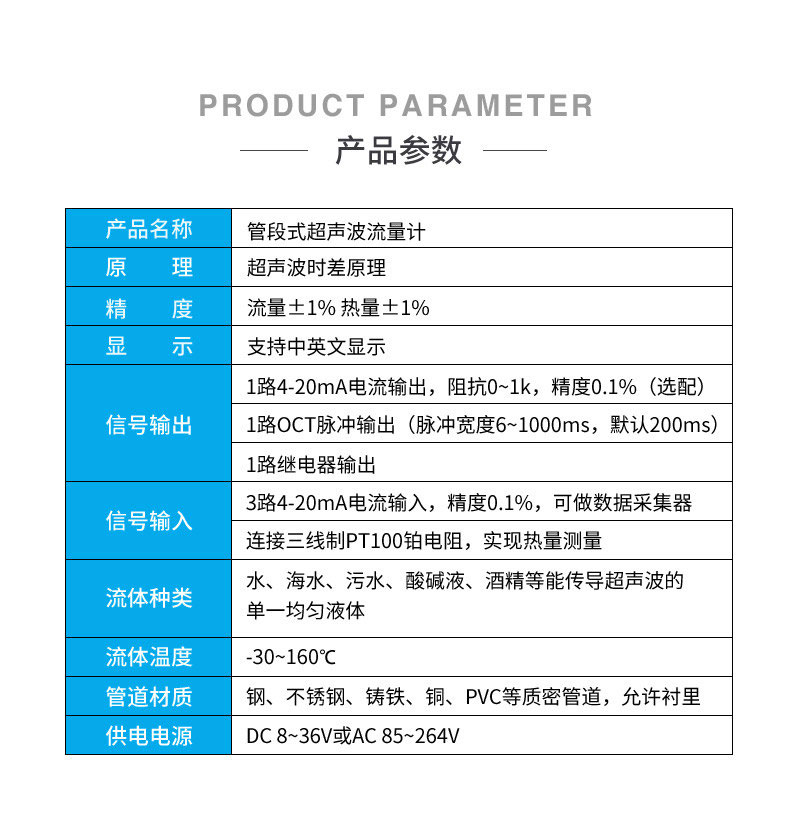

五、技術指標：
1、測量精度：優于1% ；
2、重 復 性：優于0.2% ；
3、測量周期：500ms（每秒2次） ；
4、工作電源：24VDC或220VAC（可選）；
5、功 耗：工作電源50mA ；
6、流速范圍：0～32m/s（流速分辨率0.001m/s） ；

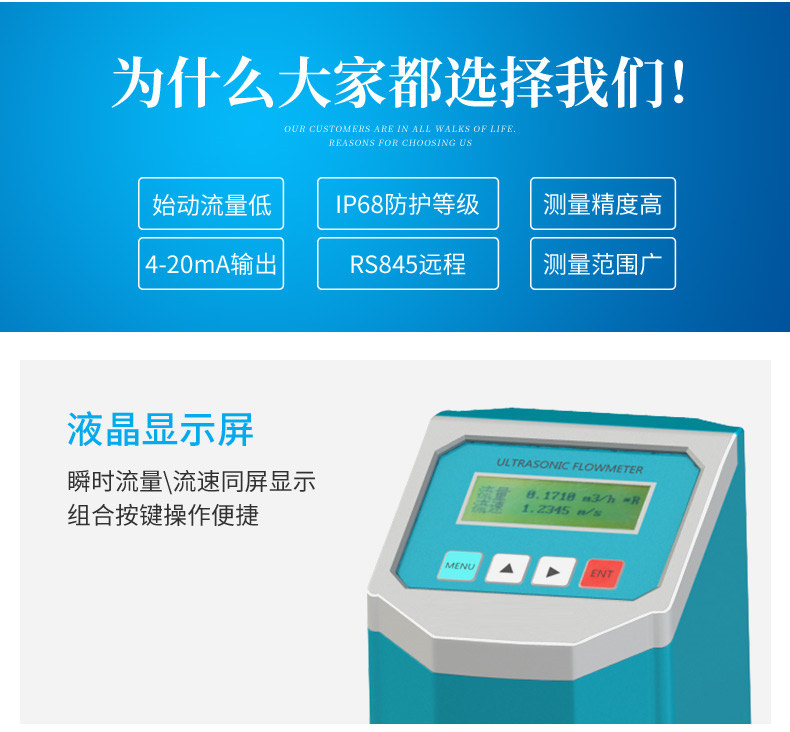

7、顯 示：本地2×10漢字型背光顯示器可顯示：正、負累積量、瞬時流量、流速、累計工作實間、日期、工作狀態錯誤代碼、超聲波信號強度與質量等；
8、操 作：16鍵輕觸鍵盤 ；
9、信號輸入：3路4-20mA模擬輸入可選（精度0.1%）

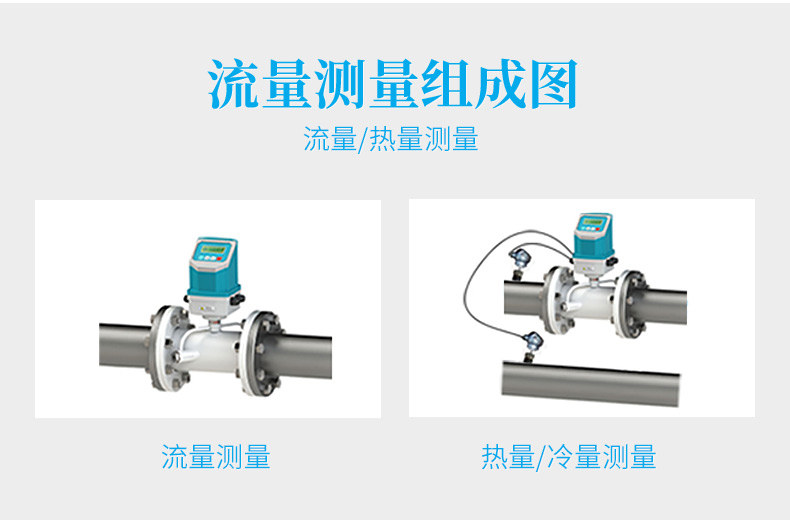

2路三線制PT100電阻信號輸入可選 ；
10、信號輸出：隔離RS485輸出可選（MODBUS協議，F(xiàn)UJI擴展協議，并兼容**其它廠家同類產品的通訊協議），2路隔離型可編輯OCT輸出可選（其中一路脈沖寬度在6毫秒-1秒之間可設定，出廠默認值200毫秒），可擴展1～3路4-20mA輸出可選（無源）；

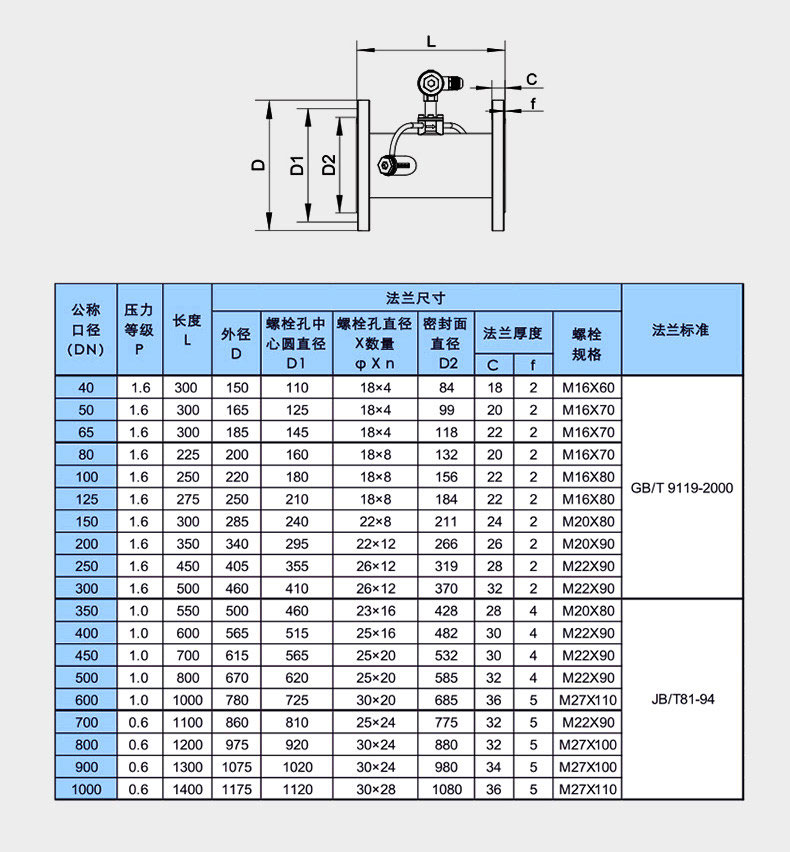

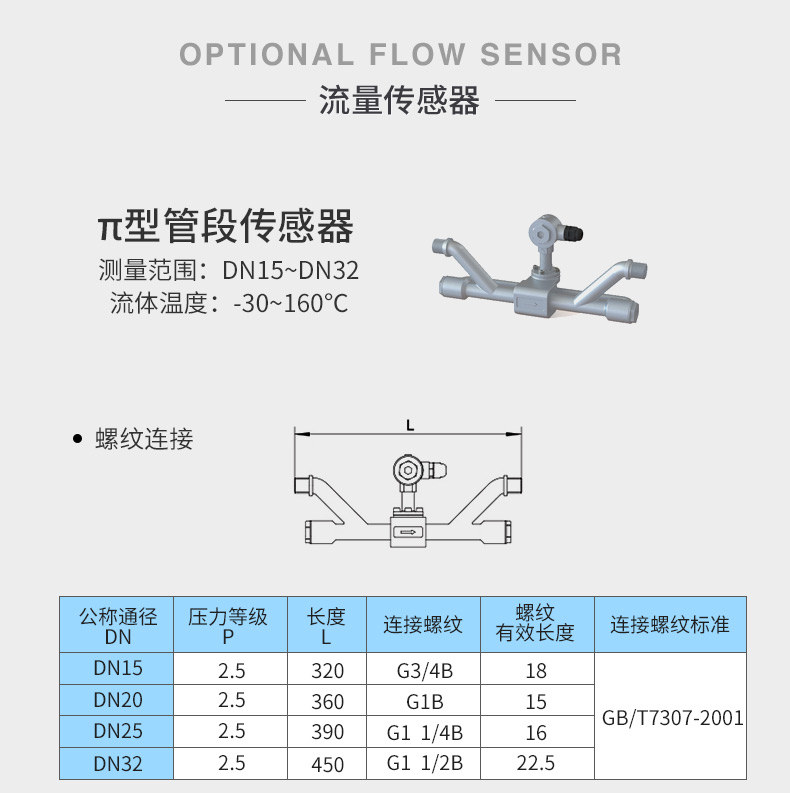

11、連接方式：法蘭式/活接式（衛生型）可選；
12、其他功能：可通過傳送來的代碼文件實現軟件升級；
可記錄前64天、前32個月、前兩年累計流量和工作狀態，可記錄前16次以上、斷電時間和流量，并可實自動或手動流量補加?？删幊虄?nèi)置定量控制器，可以使用外部輸入信號或者NODBUS指令啟動；
13、斷電保護：斷電10萬小時數據不丟失；
14、介質溫度：-40℃～160℃；
15、防護等級：IP65；
16、電氣接口：M20×1.5。
六、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。
七、使用說明：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通?？闪髁啃∮跐M程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，**要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、zui小速度、zui大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算：誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。
八、如何正確安裝：
超聲波流量計安裝距離什么樣才是zui合適的，還有怎樣對超聲波流量計探頭位置進行確定，都將會影響其今后的使用,具體介紹如下：
1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離。
2、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。
3、超聲波流量計在水平管道上，一般應選擇管道的中部，避開頂部和底部。
